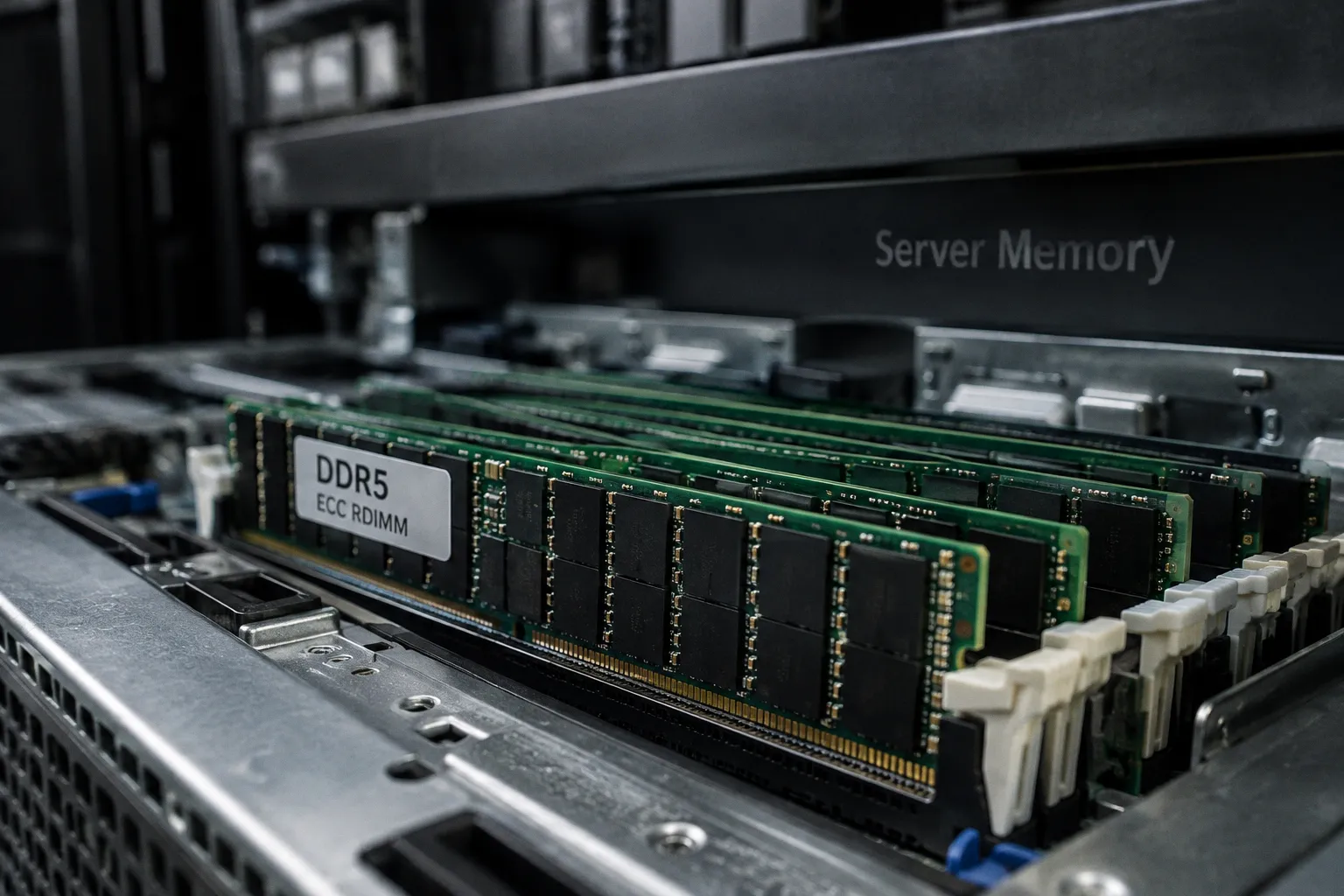

DDR5 Arbeitsspeicher: Latenz-Optimierung für Server-Workloads

DDR5-Arbeitsspeicher: Latenz-Optimierung für Server-Workloads

Eine hohe Datenrate bedeutet deshalb nicht automatisch eine niedrigere Speicherlatenz.

Für die DDR5-Arbeitsspeicher-Latenzoptimierung im Server zählt die Gesamtkonfiguration: effektive CAS-Latenz, Speicherkanäle, Rank-Dichte, Bestückung pro Kanal, ECC-Technik und die Vorgaben des integrierten Speichercontrollers. Wird nur der Takt betrachtet, bleibt die Analyse unvollständig.

Die Physik der Latenz: CAS-Werte korrekt berechnen

Die CAS-Latenz beschreibt die Anzahl der Taktzyklen zwischen einer Leseanforderung und der Bereitstellung der angeforderten Daten. Der Wert steht als CL-Angabe auf dem Speichermodul oder im technischen Datenblatt. CL40 bedeutet nicht 40 Nanosekunden. Es bedeutet 40 Speicherzyklen.

Für die reale Einordnung wird die effektive Latenz in Nanosekunden berechnet:

Effektive Latenz = (CAS-Latenz / Taktfrequenz) × 2.000

Bei DDR-Speicher wird die Datenrate in MT/s angegeben. Die zugrunde liegende Taktfrequenz entspricht dabei ungefähr der Hälfte der effektiven Transferrate.

Rechenbeispiele für DDR5

Ein DDR5-4800-Modul mit CL40 arbeitet mit einer zugrunde liegenden Taktfrequenz von etwa 2.400 MHz:

(40 / 2.400) × 2.000 = 33,3 ns

Ein DDR5-5600-Modul mit CL40 erreicht:

(40 / 2.800) × 2.000 = 28,6 ns

Ein DDR5-5600-Modul mit CL36 erreicht:

(36 / 2.800) × 2.000 = 25,7 ns

Der Vergleich zeigt die Wirkung beider Parameter. Eine höhere Transferrate reduziert die Zyklusdauer. Ein niedrigerer CL-Wert reduziert zusätzlich die Zahl der benötigten Zyklen. Für die Speicherlatenz ist daher nicht die Bezeichnung DDR5-5600 allein entscheidend, sondern die Kombination aus Datenrate und Timing.

Die Werte beschreiben ausschließlich die CAS-Komponente. Die tatsächliche Zugriffslatenz des Servers enthält weitere Anteile: Speichercontroller, Plattform-Firmware, Warteschlangen, Kanalbelegung, Rank-Umschaltung und die Art des Workloads.

Ein höherer DDR5-Takt erhöht den Durchsatz. Eine niedrigere Gesamtlatenz entsteht erst durch das Zusammenspiel von Datenrate, Timings und Speicherarchitektur.

DDR5-Architektur: Durchsatz und Latenz getrennt bewerten

DDR5 wurde für höhere Datenraten und größere Speicherkapazitäten entwickelt. Servermodule mit DDR5-4800, DDR5-5600 und 6000+ MT/s liefern mehr theoretischen Durchsatz als typische DDR4-Konfigurationen. Das wirkt sich vor allem auf Workloads aus, die kontinuierlich große Datenmengen bewegen.

Dazu gehören unter anderem:

• speicherintensive Datenbankprozesse,
• In-Memory-Anwendungen,
• Virtualisierung mit vielen aktiven Maschinen,
• wissenschaftliche Berechnungen,
• Analyse- und Simulationssoftware,
• KI- und Beschleuniger-Workloads mit hoher Speicherbandbreite.

Die Latenzbewertung folgt einer anderen Logik. Ein Modul mit DDR5-4800 CL40 kann trotz modernerer Speichertechnologie eine höhere CAS-Latenz in Nanosekunden aufweisen als ein Modul mit niedrigerem CL-Wert und geringerer Datenrate. Daraus folgt jedoch nicht, dass DDR5 im praktischen Serverbetrieb grundsätzlich langsamer reagiert als DDR4. Der nutzbare Durchsatz, die Anzahl der Speicherkanäle und die Architektur des Prozessors verändern das Ergebnis.

Warum CL nicht isoliert bewertet werden darf

Der CL-Wert ist nur ein Timing-Parameter. Für die Analyse von DDR5-RAM-Timings und Server-Performance müssen mindestens folgende Ebenen zusammen betrachtet werden:

1. Datenrate: Sie bestimmt den theoretischen Transferdurchsatz und die Zyklusdauer.

2. CAS-Latenz: Sie beeinflusst die Zeit bis zum Beginn der Datenbereitstellung.

3. Weitere Timings: RAS-, Precharge- und Aktivierungszeiten können den Zugriff bei bestimmten Mustern verlängern.

4. Kanalstruktur: Mehrere aktive Kanäle erhöhen die verfügbare Speicherbandbreite.

5. Rank-Konfiguration: Mehrere Ranks können die interne Parallelität verbessern, erhöhen aber die elektrische Belastung.

6. Controller-Limits: Der Speichercontroller legt fest, welche Kombinationen aus Modulen, Ranks und Datenraten stabil betrieben werden.

7. Firmware-Konfiguration: BIOS- und UEFI-Einstellungen bestimmen, ob die Plattform mit dem vorgesehenen Profil oder mit sicheren Standardwerten startet.

Eine niedrige CAS-Latenz bringt daher nicht automatisch eine messbare Beschleunigung jeder Enterprise-Anwendung. Bei sequenziellen Transfers kann der Durchsatz dominieren. Bei vielen kleinen, zufälligen Zugriffen kann die Latenz stärker ins Gewicht fallen. Bei virtuellen Maschinen hängt das Ergebnis zusätzlich von der Verteilung der Speicherzugriffe über die Gäste ab.

DDR5-6400 und höhere Datenraten

Bei DDR5-6400-Modulen muss die Datenrate mit der unterstützten Plattform abgeglichen werden. Die reine Modulklassifikation reicht nicht aus. Entscheidend ist, ob der Serverprozessor, das Mainboard, die Firmware und die konkrete RDIMM-Bestückung diesen Wert mit der vorgesehenen Rank- und Kanalstruktur unterstützen.

Wird die maximale Datenrate durch die Plattform nicht freigegeben, arbeitet der Speicher mit einem niedrigeren Profil. Das kann durch die Speichercontroller-Spezifikation, die Anzahl der Module pro Kanal oder die elektrische Belastung durch mehrere Ranks verursacht werden. Ein nominell schnelleres Modul führt dann nicht zwangsläufig zu einer schnelleren Serverkonfiguration.

Rank-Limits und Kanal-Bestückung

Die Rank-Konfiguration ist ein zentraler Parameter bei der Server-Speicherplanung. Ein Rank ist eine logisch gemeinsam adressierte Gruppe von DRAM-Chips, die der Speichercontroller parallel anspricht. Ein Modul kann über einen oder mehrere Ranks verfügen. Die genaue Auslegung beeinflusst Kapazität, Parallelität, Signalqualität und zulässige Datenrate.

Gängige Server-Speichercontroller unterstützen pro Kanal häufig maximal acht Ranks. Wird dieses Limit überschritten, sind mehrere Reaktionen möglich:

• Der Server startet nicht.
• Einzelne Module werden deaktiviert.
• Die Firmware reduziert automatisch die Speicherdatenrate.
• Das System läuft nur mit einer konservativen Speicherparametrierung.
• Die Bestückung wird vom Hersteller nicht als gültige Konfiguration anerkannt.

Das Rank-Limit ist deshalb keine optionale Optimierung. Es ist eine Kompatibilitätsgrenze.

1 DPC gegen 2 DPC

Die Abkürzungen 1 DPC und 2 DPC stehen für ein beziehungsweise zwei Speichermodule pro Speicherkanal. Die Bestückung mit einem Modul pro Kanal bietet dem Speichercontroller meist bessere elektrische Bedingungen. Zwei Module pro Kanal erhöhen die Kapazität, belasten jedoch Signalleitungen und Controller stärker.

In der Praxis führt 2 DPC häufig zu einer niedrigeren maximal unterstützten Speicherdatenrate als 1 DPC. Ein Server kann deshalb mit einem Modul pro Kanal DDR5-5600 unterstützen, mit zwei Modulen pro Kanal aber auf eine niedrigere Geschwindigkeit zurückfallen. Das ist kein Fehler des Arbeitsspeichers. Es ist eine Folge der Plattformgrenzen.

Für eine niedrige Latenz ist die Kanalbestückung nach einer festen Reihenfolge zu planen:

1. Zuerst die benötigte Gesamtkapazität bestimmen.

2. Danach die Anzahl der Speicherkanäle der CPU identifizieren.

3. Die Kapazität möglichst gleichmäßig über alle Kanäle verteilen.

4. 1-DPC-Konfigurationen bevorzugen, wenn Datenrate und Latenz Priorität haben.

5. Rank-Anzahl pro Kanal gegen das Controller-Limit prüfen.

6. Erst danach die Modulgeschwindigkeit und die Timings vergleichen.

Eine ungleichmäßige Bestückung kann die theoretische Bandbreite reduzieren. Ein Teil der Kanäle bleibt dann unter Umständen weniger stark ausgelastet, während andere Kanäle die Hauptlast tragen. Für Virtualisierung und Datenbankbetrieb ist das besonders relevant, weil mehrere Threads gleichzeitig auf den Speicher zugreifen.

Typische Fehlkonfigurationen

Ein häufiger Fehler ist die Kombination von Modulen mit gleicher Kapazität, aber unterschiedlicher Rank-Struktur. Die Kapazität wirkt auf den ersten Blick kompatibel. Die elektrische und logische Konfiguration ist es nicht zwingend.

Weitere problematische Kombinationen:

• unterschiedliche DDR5-Geschwindigkeiten innerhalb eines Kanals,
• gemischte Rank-Dichten ohne Freigabe durch den Serverhersteller,
• Vollbestückung mit 2 DPC trotz gewünschter Maximaldatenrate,
• Module außerhalb der Qualified Vendor List,
• falsche Steckplatzreihenfolge,
• Kombination von nicht registriertem Speicher mit RDIMM-Plattformen,
• aktivierte Speicherprofile, die nicht zur Serverfreigabe passen.

Bei RDIMM-Servern dürfen Desktop-UDIMM-Module nicht als gleichwertiger Ersatz betrachtet werden. Die elektrische Organisation, die Registrierung der Adresssignale und die Plattformunterstützung unterscheiden sich.

On-Die ECC gegen vollständigen Server-ECC-Schutz

DDR5 integriert On-Die ECC in den DRAM-Chips. Diese interne Fehlerkorrektur verbessert die Robustheit innerhalb des Speicherchips. Sie ersetzt jedoch keinen vollständigen Server-ECC-Schutz.

On-Die ECC arbeitet auf einer anderen Ebene als der ECC-Mechanismus eines Servermoduls. Die Korrektur findet intern im DRAM-Baustein statt. Der Server-ECC-Schutz überwacht dagegen den Datenpfad zwischen Speichercontroller und Modul und kann Fehler erkennen beziehungsweise korrigieren, die außerhalb des einzelnen DRAM-Chips entstehen.

Für produktive Server ist diese Unterscheidung entscheidend. Ein DDR5-Modul mit On-Die ECC ist nicht automatisch ein vollwertiges ECC-Servermodul. Für Plattformen mit RDIMM-Anforderung müssen registrierte Servermodule eingesetzt werden, die vom Prozessor und Mainboard unterstützt werden.

Latenzkosten der Fehlerkorrektur

Jede zusätzliche Verarbeitungsstufe kann eine geringe Latenz verursachen. Bei On-Die ECC betrifft das die interne Organisation des DRAM-Chips. Die konkrete Auswirkung hängt von der Implementierung und vom Zugriffsmuster ab. Eine pauschale Leistungsstrafe für alle Workloads lässt sich daraus nicht ableiten.

Der Schutzmechanismus ist außerdem nicht isoliert gegen die Latenz abzuwägen. In einem Server zählen Datenintegrität, Korrigierbarkeit von Fehlern und Plattformstabilität. Ein Modul mit minimal niedrigerer CAS-Latenz ist keine sinnvolle Wahl, wenn es die geforderte ECC- oder RDIMM-Funktion nicht erfüllt.

Für die Auswahl gilt daher die Reihenfolge:

• zuerst den vom Server geforderten Modultyp festlegen,
• anschließend ECC- und Rank-Kompatibilität prüfen,
• danach Kanalbestückung und Kapazität planen,
• erst im letzten Schritt Datenrate und Timings optimieren.

Das ist insbesondere bei Datenbanken, Virtualisierung und lang laufenden Rechenprozessen relevant. Ein sporadischer Speicherfehler kann dort größere Auswirkungen haben als eine geringe Differenz bei der Zugriffszeit.

DDR5-Arbeitsspeicher für Enterprise-Workloads konfigurieren

Die optimale Server-Speicher-Konfiguration hängt vom Zugriffsmuster ab. Ein System mit hoher Bandbreitenlast benötigt eine andere Gewichtung als eine Anwendung mit vielen kleinen, zufälligen Zugriffen.

Datenbanken und In-Memory-Anwendungen

Datenbanken profitieren häufig von hoher Speicherbandbreite und ausreichender Kapazität. Bei In-Memory-Systemen darf die Kapazität nicht so knapp dimensioniert werden, dass das Betriebssystem oder die Datenbank auf langsamere Speicherebenen ausweichen muss. Die Reduzierung der CAS-Latenz ist erst dann sinnvoll, wenn Kapazität und Kanalbandbreite bereits korrekt ausgelegt sind.

Die Bewertung sollte mit realen Messwerten erfolgen:

• Transaktionen pro Sekunde,
• mittlere und maximale Antwortzeit,
• Speicherbandbreite,
• Cache-Miss-Rate,
• CPU-Auslastung,
• Wartezeit auf Speicherzugriffe.

Ohne diese Messgrößen bleibt die Auswahl eines Moduls mit niedrigerem CL-Wert eine technische Annahme, keine belastbare Optimierung.

Virtualisierung

Bei Virtualisierung beeinflussen mehrere Faktoren die Latenz. Viele virtuelle Maschinen erzeugen konkurrierende Speicherzugriffe. Die Auslastung verteilt sich nicht immer gleichmäßig über alle NUMA-Knoten und Speicherkanäle.

Eine geeignete Konfiguration benötigt daher:

• gleichmäßige Bestückung aller Speicherkanäle,
• passende Zuordnung von CPU-Sockel und NUMA-Speicher,
• ausreichende Kapazitätsreserve,
• identische oder freigegebene Modulvarianten,
• Kontrolle der tatsächlich erreichten Speicherdatenrate.

Wenn die Plattform wegen 2 DPC oder hoher Rank-Dichte automatisch heruntertaktet, kann die zusätzliche Kapazität den Verlust an Datenrate trotzdem rechtfertigen. Das ist eine Workload-Entscheidung. Die schnellste Einzelmodul-Spezifikation ist nicht automatisch die schnellste Gesamtkonfiguration.

KI- und Beschleuniger-Workloads

GPU- und KI-Beschleuniger benötigen häufig hohe Datenraten zwischen Hostspeicher, Prozessor und Beschleuniger. DDR5 kann hier gegenüber älteren Speicherstandards einen höheren theoretischen Durchsatz bereitstellen. Die tatsächliche Wirkung hängt jedoch von PCIe-Anbindung, NUMA-Topologie, Treiberstapel und Datenbewegung zwischen Host und Beschleuniger ab.

Für solche Systeme ist die Speicherlatenz nur ein Teil der Gesamtpfad-Latenz. Ein schnellerer DDR5-Takt kompensiert keine ungünstige PCIe-Topologie oder eine unzureichende Anzahl aktiver Speicherkanäle.

Praktische Optimierungsreihenfolge

Die DDR5-Latenzoptimierung für Server sollte in einer festen Reihenfolge erfolgen:

1. Plattformgrenze feststellen: CPU, Chipsatz, Mainboard und Firmware bestimmen die zulässigen Speichertypen und Datenraten.

2. Modultyp festlegen: RDIMM, ECC-Anforderungen und unterstützte Kapazitäten müssen zur Plattform passen.

3. Kapazität dimensionieren: Die Anwendung darf nicht durch Speichermangel oder Auslagerung ausgebremst werden.

4. Kanäle symmetrisch bestücken: Die verfügbare Speicherbandbreite wird nur dann vollständig genutzt, wenn die Kanäle korrekt belegt sind.

5. Rank-Limits einhalten: Die Summe der Ranks pro Kanal darf die Controller-Grenze nicht überschreiten.

6. 1 DPC bevorzugen: Wenn Kapazität und Budget es erlauben, bietet eine Bestückung mit einem Modul pro Kanal meist bessere Voraussetzungen für hohe Datenraten.

7. Datenrate und Timings vergleichen: Erst jetzt sind DDR5-4800, DDR5-5600 oder 6000+ MT/s sowie CL32, CL36 oder CL40 sinnvoll vergleichbar.

8. Mit dem Ziel-Workload messen: Speicherbandbreite und Latenz müssen unter realer Anwendungslast bewertet werden.

Firmware und Stabilität

Die Firmware entscheidet, ob ein Speichersatz mit dem erwarteten Profil betrieben wird. Nach einem Modulwechsel sollte deshalb nicht nur geprüft werden, ob der Server startet. Relevant sind die tatsächlich ausgehandelte Datenrate, die erkannte Rank-Struktur und die aktive Kanalbelegung.

Ein Server kann ein inkompatibles oder grenzwertiges Speicherset unter Umständen starten, dabei aber automatisch auf konservative Werte zurückfallen. Die Kapazität wird dann zwar angezeigt, die geplante Performance wird jedoch nicht erreicht.

Die Kontrolle erfolgt typischerweise über:

• UEFI- oder BIOS-Speicherübersicht,
• Hardware-Inventarisierung des Serverbetriebssystems,
• BMC- und Systemereignisprotokolle,
• Speicherfehlerzähler,
• erkannte Datenrate je Speicherkanal,
• NUMA- und Kanalzuordnung,
• Diagnosewerkzeuge des Serverherstellers.

Firmware-Updates können die Speicherkompatibilität und Trainingslogik verbessern. Sie ändern jedoch nicht die physikalischen Grenzen des Speichercontrollers. Ein Update kann eine neue Modulvariante freigeben. Es kann aber nicht garantieren, dass jede 2-DPC-Konfiguration mit maximaler Datenrate arbeitet.

Klare Entscheidung zwischen Latenz, Durchsatz und Kapazität

Die optimale Auswahl lässt sich nicht auf den niedrigsten CL-Wert reduzieren. Für Server-Workloads gelten drei voneinander abhängige Zielgrößen:

• Latenz: Zeit bis zur Bereitstellung angeforderter Daten.
• Durchsatz: Menge übertragener Daten pro Zeiteinheit.
• Kapazität: Datenmenge, die ohne Auslagerung oder Kompression im Arbeitsspeicher gehalten wird.

Ein Modul mit niedriger CAS-Latenz kann bei einer bestimmten Zugriffslast Vorteile bieten. Ein Modul mit höherer Datenrate kann bei großen sequenziellen Transfers überlegen sein. Eine größere Kapazität kann beide Vorteile übertreffen, wenn dadurch Auslagerung oder Speicherkompression vermieden wird.

Die Entscheidung sollte deshalb auf der Ebene der vollständigen Plattform getroffen werden. Ein einzelner Timing-Wert ist kein ausreichender Benchmark.

DDR5-Serverarbeitsspeicher wird damit nicht über einen isolierten Spezifikationswert optimiert. Die belastbare Konfiguration entsteht aus berechneter Latenz, korrekter Kanalbestückung, eingehaltenen Rank-Limits, passendem ECC-Modultyp und einer Datenrate, die die Plattform unter realer Bestückung tatsächlich erreicht.

Für die Praxis lautet die technische Reihenfolge: Kapazität festlegen, Kanäle symmetrisch bestücken, RDIMM- und ECC-Vorgaben erfüllen, Rank-Limits einhalten, 1-DPC-Konfigurationen bevorzugen und anschließend Datenrate sowie Timings gegen den Ziel-Workload messen. Erst diese Kombination liefert eine belastbare Grundlage für niedrige Latenz und hohe Server-Performance.
