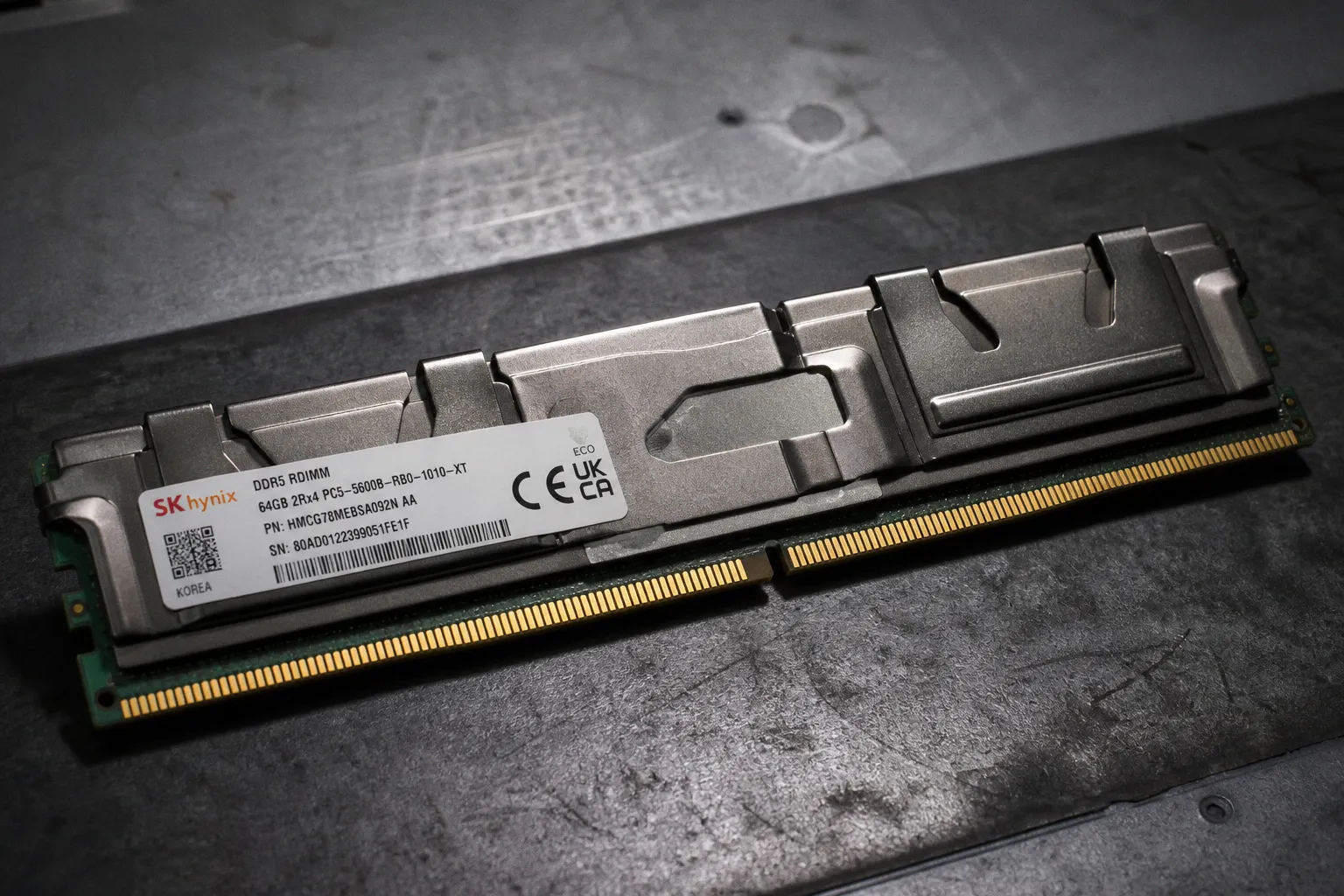

DDR5-Server-RAM: Typische Fehler bei der Auswahl
Ein DDR5-DIMM mit 5.600 MT/s liefert in einem Server keine 5.600 MT/s, wenn Speichercontroller, Mainboard oder Bestückung nur 4.800 MT/s freigeben. Ein RDIMM startet nicht in einer UDIMM-Plattform.
Und ein ECC-Aufdruck garantiert keinen vollständigen Schutz des Datenpfads.
Die häufigsten Fehlkäufe bei DDR5-Server-RAM entstehen nicht durch falsche Kapazitätsplanung. Sie entstehen durch falsch eingeordnete Plattformregeln. CPU-Generation, Speichertyp, Rank-Aufbau, DIMM-Anzahl pro Kanal und BIOS-Stand bestimmen gemeinsam, ob ein Modul erkannt wird, mit welchem Takt es arbeitet und ob der Speicherdurchsatz zur Serverlast passt.
Die DDR5-Server-RAM-Auswahl beginnt daher nicht mit dem Datenblatt des DIMMs. Sie beginnt mit dem Datenblatt der Plattform.
Die Architektur-Falle: RDIMM, LRDIMM und UDIMM sind keine Varianten derselben Klasse
DDR5-Module sehen auf den ersten Blick ähnlich aus. Elektrisch und logisch erfüllen sie jedoch unterschiedliche Aufgaben. Der wesentliche Unterschied liegt in der Signalführung zwischen Speichercontroller und DRAM-Bausteinen.
Ein UDIMM überträgt die Signale ohne Register direkt zwischen CPU-Speichercontroller und Speicherchips. Ein RDIMM besitzt Register, welche die Steuersignale puffern. Das reduziert die elektrische Last am Speichercontroller und erlaubt höhere Kapazitäten sowie belastbarere Konfigurationen in Mehrkanal- und Mehrsockelsystemen.
LRDIMMs gehen weiter. Sie verwenden Load-Reduction-Technik, um die Last der Speicherchips gegenüber dem Controller weiter zu reduzieren. Das war insbesondere bei hohen DIMM-Dichten in früheren Servergenerationen relevant. Ob eine DDR5-Plattform LRDIMMs unterstützt, ist keine Frage der Modulqualität, sondern der Plattformarchitektur.
| Merkmal | UDIMM | RDIMM | LRDIMM |
|---|---|---|---|
| Signalaufbereitung | Direkt zwischen Controller und DRAM | Register puffern Steuersignale | Zusätzliche Lastreduktion |
| Typischer Einsatz | Workstation, Entry-Server | Server, Virtualisierung, Datenbanken | Kapazitätsorientierte Serverplattformen |
| Kompatibilität | Nur für UDIMM-fähige Plattformen | Nur für Registered-Memory-Plattformen | Nur bei expliziter LRDIMM-Freigabe |
| Mischbetrieb | Nicht mit RDIMM kombinieren | Nicht mit UDIMM kombinieren | Nicht mit RDIMM oder UDIMM kombinieren |
| Priorität | Niedrige Einstiegskosten | Skalierbarkeit und Signalstabilität | Hohe Speicherdichte bei passender Architektur |
Der verbreitete Fehler lautet: „ECC-RAM ist Server-RAM.“ Das ist technisch unpräzise. Es gibt ECC-UDIMMs und ECC-RDIMMs. Beide können zusätzliche Prüfbits bereitstellen. Daraus folgt jedoch nicht, dass sie auf derselben Plattform funktionieren.
RDIMMs sind nicht universell kompatibel. Ein Server muss Registered Memory auf CPU-, Mainboard- und Firmware-Ebene unterstützen. Eine Plattform für UDIMMs akzeptiert ein RDIMM in der Regel nicht. Der Server startet dann nicht, meldet Speicherfehler oder bleibt bei der Initialisierung stehen.
Bei AMD EPYC 9004 ist die Vorgabe eindeutig: Zulässig sind RDIMM und 3DS-RDIMM. UDIMM und LRDIMM werden nicht unterstützt. Zusätzlich gelten innerhalb eines Kanals harte Grenzen:
- Unterschiedliche DIMM-Typen dürfen nicht kombiniert werden.
- x4- und x8-DIMMs dürfen innerhalb eines Kanals nicht gemischt werden.
- Bei zwei DIMMs pro Kanal dürfen 3DS-RDIMMs und Nicht-3DS-RDIMMs nicht kombiniert werden.
- Kapazität, Organisation und Bestückungsreihenfolge müssen zur Speicherpopulation der Plattform passen.
Der Unterschied zwischen RDIMM und LRDIMM ist daher kein Auswahlkriterium nach dem Muster „besser“ oder „schlechter“. Es ist eine Freigabefrage. Unterstützt die Plattform nur RDIMM, ist ein LRDIMM nicht die leistungsfähigere Alternative, sondern das falsche Bauteil.
Die DIMM-Art wird durch die Plattform definiert. Nicht durch die Kapazität, den Preis oder den ECC-Aufdruck.
Für die Beschaffung bedeutet das: Zuerst CPU-Modell, Servermodell und Mainboard-Revision erfassen. Danach die Speicherpopulation des Herstellers prüfen. Erst dann eine konkrete DIMM-Teilenummer auswählen. Wer diese Reihenfolge umkehrt, beschafft mit hoher Wahrscheinlichkeit inkompatible Ware.
On-Die-ECC ist nicht System-ECC
DDR5 hat eine Eigenschaft, die regelmäßig zu Fehlinterpretationen führt: On-Die-ECC. Diese Fehlerkorrektur arbeitet innerhalb des DRAM-Chips. Sie dient primär dazu, die wachsende Integrationsdichte moderner Speicherbausteine zuverlässig zu betreiben.
On-Die-ECC korrigiert Fehler im Chip. Es schützt nicht automatisch den gesamten Weg zwischen Speichercontroller, DIMM, Leiterbahnen und DRAM. Damit ersetzt es kein vollwertiges System-ECC.
Ein klassisches ECC-RDIMM stellt pro Rank 80 Bit bereit: 64 Bit für Nutzdaten und 16 Bit für Prüfinformationen. DDR5 organisiert den Datenpfad dabei intern als zwei 40-Bit-Subkanäle. Diese Struktur verbessert die Granularität der Speicherzugriffe. Sie sagt jedoch allein nichts darüber aus, wie weit die Fehlererkennung und -korrektur im Gesamtsystem reicht.
Die Begriffe müssen sauber getrennt werden:
- On-Die-ECC: Fehlerkorrektur innerhalb des einzelnen DRAM-Bausteins. Bestandteil der DDR5-DRAM-Architektur.
- ECC auf Modulebene: Zusätzliche Prüfbits auf dem DIMM für die Übertragung und Verarbeitung von Daten im Speicherpfad.
- System-ECC: Zusammenspiel aus ECC-DIMM, Speichercontroller, CPU, Mainboard und Firmware. Erst diese Kette ermöglicht die Fehlerbehandlung auf Plattformebene.
- Fehlerprotokollierung: Serverplattformen können korrigierbare und nicht korrigierbare Speicherfehler in Ereignisprotokollen, Management-Controllern oder Betriebssystemmeldungen erfassen. Umfang und Aufbereitung hängen vom Hersteller ab.
Für die ECC-RAM-Server-Auswahl genügt deshalb nicht die Produktbezeichnung „DDR5 ECC“. Entscheidend sind die Fragen: Unterstützt der Prozessor ECC? Unterstützt das Mainboard die vorgesehene DIMM-Art? Ist das Modul als ECC-RDIMM, ECC-UDIMM oder nur mit On-Die-ECC spezifiziert?
Ein 128-GB-DDR5-Modul kann technisch hochwertig sein und dennoch für einen bestimmten Server ungeeignet bleiben. Der Fehler liegt dann nicht im DIMM. Er liegt in der Annahme, dass jede Form von ECC dieselbe Funktion abdeckt.
Server-Arbeitsspeicher: DDR5-Taktung folgt der langsamsten zulässigen Vorgabe
Die aufgedruckte Datenrate eines DIMMs ist eine Obergrenze unter definierten Bedingungen. Sie ist keine Zusage für die reale Betriebsfrequenz im Zielsystem.
Die effektive DDR5-Taktung ergibt sich aus mehreren Grenzwerten:
1. Die CPU definiert, welche Speichertransferraten sie unterstützt.
2. Das Mainboard und dessen Layout müssen diese Datenrate in der vorgesehenen Bestückung freigeben.
3. Das BIOS muss den verwendeten DRAM-Aufbau erkennen und korrekt trainieren.
4. Die DIMM-Anzahl pro Kanal beeinflusst die zulässige Datenrate.
5. Rank-Anzahl, Moduldichte und Speicherorganisation können zusätzliche Einschränkungen verursachen.
6. Das langsamste installierte DIMM setzt bei gemischten Geschwindigkeiten den Rahmen, sofern die Konfiguration überhaupt stabil startet.
Intel rät davon ab, DIMMs unterschiedlicher Geschwindigkeiten auf einem Mainboard zu mischen. Die Konfiguration ist nicht als unterstützt anzusehen und kann unvorhersehbares Verhalten erzeugen. Das betrifft nicht nur die nominelle MT/s-Angabe. Auch unterschiedliche Organisationen, Ranks und DRAM-Generationen können das Speichertraining beeinflussen.
Ein konkretes Beispiel liefert Intel Xeon E-2400. Die offiziell angegebene DDR5-Geschwindigkeit sinkt abhängig von der Kanalbestückung und Rank-Anzahl:
| Bestückung bei Xeon E-2400 | Offiziell angegebene Datenrate |
|---|---|
| 1 Steckplatz pro Kanal, ein DIMM | 4.800 MT/s |
| 2 Steckplätze pro Kanal, ein DIMM | 4.400 MT/s |
| 2 Steckplätze pro Kanal, zwei Single-Rank-DIMMs | 4.000 MT/s |
| 2 Steckplätze pro Kanal, zwei Dual-Rank-DIMMs | 3.600 MT/s |
Die Konsequenz ist direkt: Mehr Kapazität pro Kanal kann wirtschaftlich sinnvoll sein. Es kann zugleich die Datenrate senken. Ob das relevant ist, entscheidet die Last.
Eine Virtualisierungsplattform mit vielen speicherintensiven VMs profitiert häufig von ausreichender Kapazität und sauberem Kanal-Interleaving stärker als von einer maximalen Transferrate auf dem Modulaufkleber. Eine datenbanknahe Last mit hoher Speicherbandbreitenanforderung reagiert dagegen empfindlicher auf reduzierte Kanalzahl und niedrigere Datenraten.
MT/s und MHz werden dabei oft verwechselt. DDR5-4800 bedeutet 4.800 MegaTransfers pro Sekunde. Die physische Taktfrequenz liegt aufgrund der Double-Data-Rate-Übertragung darunter. Für die Serverdimensionierung zählt die effektive Transferrate und ihre Beziehung zur Kanalarchitektur, nicht ein vereinfachter MHz-Wert.
Ein schnelleres DIMM erhöht den Durchsatz nur dann, wenn Plattform, Bestückung und Firmware diese Datenrate auch freigeben.
Die Auswahl darf daher nicht mit „maximalen MT/s“ enden. Sie muss die tatsächlich erreichte Konfiguration beschreiben: DIMM-Typ, Kapazität, Ranks, Anzahl pro Kanal und erwartete Datenrate.
Kanalbestückung und Interleaving: Bandbreite entsteht durch Symmetrie
DDR5-Server-RAM skaliert nicht allein über Gigabyte. Die Anzahl und Gleichmäßigkeit belegter Speicherkanäle bestimmen, wie breit der Speichercontroller parallel arbeiten kann.
AMD EPYC 9004 verfügt über zwölf Speicherkanäle pro CPU und unterstützt bis zu zwei DIMMs pro Kanal. Intel Xeon Scalable der vierten Generation arbeitet mit acht Speicherkanälen und ebenfalls bis zu zwei Steckplätzen pro Kanal. Daraus folgt eine einfache Planungsregel: Die Modulanzahl muss zur Kanalzahl der CPU passen.
Ein einzelnes 256-GB-DIMM liefert 256 GB Kapazität. Es aktiviert jedoch nur einen Kanal. Zwölf gleichartige 32-GB-RDIMMs liefern bei EPYC 9004 insgesamt 384 GB und nutzen gleichzeitig alle zwölf Kanäle. Die zweite Konfiguration besitzt mehr Kapazität und eine deutlich breitere Speicheranbindung.
Bei DDR5-4800 nennt AMD für EPYC-9004-Beispiele folgende Kapazitäten bei vollständiger Belegung von zwölf Kanälen pro CPU:
| DIMM-Konfiguration | Kapazität pro DIMM | Gesamtkapazität bei 12 Kanälen |
|---|---|---|
| RDIMM | 32 GB | 384 GB |
| RDIMM | 64 GB | 768 GB |
| 3DS-RDIMM | 128 GB | 1,5 TB |
| 3DS-RDIMM | 256 GB | 3 TB |
| 3DS-RDIMM | 512 GB | 6 TB |
Diese Werte sind keine universelle Einkaufsliste. Sie zeigen die Logik der Plattform: Volle Kanalbelegung mit identischen Modulen erzeugt eine vorhersehbare Speicherarchitektur. Die tatsächlich zulässige Konfiguration bleibt an Servermodell und Herstellerfreigabe gebunden.
Symmetrische Bestückung bedeutet mehr als dieselbe Gesamtkapazität pro Sockel. Sie bedeutet:
- gleiche Kapazität je belegtem Kanal,
- gleiche DIMM-Art,
- gleiche Rank-Konfiguration,
- gleiche DRAM-Organisation,
- gleiche Anzahl belegter Steckplätze pro Kanal,
- identische Bestückung auf beiden Sockeln bei Dual-Socket-Systemen, sofern die Plattform dies vorsieht.
Eine asymmetrische Konfiguration kann starten. Sie kann auch ihre nominelle Gesamtkapazität vollständig anzeigen. Trotzdem entstehen Nachteile. Der Speichercontroller verteilt Zugriffe dann nicht gleichmäßig über Kanäle und Bänke. Interleaving arbeitet eingeschränkt. Latenzzeiten und Durchsatz können je nach Adressbereich schwanken.
Das ist besonders problematisch bei Datenbanken, In-Memory-Analytik, Virtualisierung mit hoher Konsolidierung und GPU-nahen Datenpipelines. In diesen Lasten ist nicht nur die installierte RAM-Menge relevant. Entscheidend ist, ob alle Speicherkanäle unter vergleichbaren elektrischen und logischen Bedingungen arbeiten.
Bei Intel Xeon E-2400 verlangt die 2SPC-Konfiguration eine symmetrische Bestückung innerhalb des Kanals. 2SPC steht für zwei Steckplätze pro Kanal. Auch hier gilt: Die mechanisch verfügbaren Slots sind keine Aufforderung zur beliebigen Belegung. Sie sind eine Option innerhalb definierter Population Rules.
BIOS, DRAM-Dichte und Firmware: Der Startfehler kann Jahre nach dem Serverkauf auftreten
DDR5 ist stärker von Speichertraining und Firmware-Unterstützung abhängig als viele ältere Speichergenerationen. Ein Modul kann elektrisch passend sein, die korrekte Kerbung besitzen und trotzdem nicht initialisieren, wenn das BIOS seine DRAM-Dichte oder Organisation nicht unterstützt.
Ein relevanter Fall sind DDR5-Module auf Basis von 24-Gbit-DRAM. Systeme der ersten DDR5-Generation können dafür ein BIOS-Update des Server- oder Mainboardherstellers benötigen. Ohne aktualisierte Firmware erkennt die Plattform die Kapazität möglicherweise nicht korrekt oder bricht die Speicherinitialisierung ab.
Der Fehler wird häufig falsch diagnostiziert. Typische Meldungen und Symptome sind:
- System bleibt beim Speichertraining hängen.
- Server startet mehrfach neu, bevor ein Bildsignal oder Management-Zugriff verfügbar ist.
- Installierte Kapazität wird nur teilweise erkannt.
- BIOS meldet DIMM-Fehler trotz funktionierender Module.
- Die Plattform reduziert die Datenrate stärker als erwartet.
- Nachrüstung mit baugleichen Modulen führt zu Instabilität, weil Charge oder DRAM-Revision abweichen.
Die Prüfung muss vor dem Einbau erfolgen. Der BIOS-Stand ist keine Nebensache der Wartung. Er ist ein Kompatibilitätsparameter.
Die korrekte Reihenfolge lautet:
1. CPU-Modell und Sockelplattform identifizieren.
2. Exaktes Server- oder Mainboardmodell inklusive Revision erfassen.
3. Installierten BIOS- und BMC-Firmwarestand dokumentieren.
4. Herstellerfreigabe für DIMM-Typ, Kapazität, Datenrate und Population Rules prüfen.
5. Bestehende Module nach Teilenummer, Rank-Aufbau, Organisation und Geschwindigkeit erfassen.
6. Neue DIMMs möglichst als einheitlichen Satz beschaffen.
7. Nach dem Einbau erkannte Kapazität, Kanalbelegung, effektive Datenrate und Fehlerprotokolle kontrollieren.
Der letzte Schritt wird oft ausgelassen. Ein erfolgreiches Booten ist kein vollständiger Funktionstest. Die Management-Oberfläche, das BIOS und das Betriebssystem müssen dieselben Kapazitäts- und Geschwindigkeitswerte anzeigen. Korrigierbare ECC-Ereignisse direkt nach der Erweiterung sind kein Normalzustand. Sie erfordern Diagnose, auch wenn der Server weiterläuft.
Die drei teuersten Fehlannahmen bei DDR5-Server-RAM
Die meisten Probleme lassen sich auf wenige Annahmen zurückführen. Sie wirken plausibel. Sie ignorieren jedoch die Plattformlogik.
„RDIMM ist grundsätzlich besser als UDIMM“
Falsch. RDIMM ist für Plattformen mit Registered-Memory-Unterstützung vorgesehen. Ein ECC-UDIMM kann für einen kompatiblen Entry-Server die richtige Wahl sein. Ein RDIMM ist dort nicht „besser“, sondern inkompatibel.
„Mehr MT/s liefert automatisch mehr Leistung“
Falsch. Die Plattform begrenzt die effektive Datenrate. Bei höherer DIMM-Dichte, mehr DIMMs pro Kanal oder bestimmten Rank-Konfigurationen kann der zulässige Takt sinken. Ein DDR5-5600-DIMM, das mit 4.800 MT/s betrieben wird, erzeugt keinen Vorteil gegenüber einem passenden DDR5-4800-DIMM durch seine Aufdruckangabe allein.
„Gleiche Gigabyte-Zahl bedeutet gleiche Speicherleistung“
Falsch. 384 GB in zwölf gleichmäßig belegten EPYC-9004-Kanälen ist architektonisch etwas anderes als 384 GB in wenigen Kanälen. Kapazität beschreibt den Vorrat. Kanalbelegung beschreibt die parallele Datenversorgung.
Auswahlmatrix für eine belastbare DDR5-Server-Konfiguration
Die folgende Übersicht fasst die technischen Parameter zusammen. Sie ersetzt keine Herstellerfreigabe, reduziert jedoch die typischen Auswahlfehler vor der Bestellung.
| Parameter | Prüffrage | Technische Konsequenz bei Fehlentscheidung |
|---|---|---|
| CPU-Plattform | Wie viele Speicherkanäle und DIMMs pro Kanal unterstützt die CPU? | Kapazität wird ohne Bandbreitenpotenzial geplant; Taktgrenzen werden übersehen |
| DIMM-Art | Unterstützt die Plattform UDIMM, RDIMM, 3DS-RDIMM oder LRDIMM? | Kein Systemstart oder nicht unterstützte Konfiguration |
| ECC-Funktion | Liegt System-ECC vor oder nur On-Die-ECC? | Falsche Erwartung an Fehlererkennung und Datenpfadschutz |
| Datenrate | Welche MT/s sind für CPU, Mainboard und konkrete Bestückung freigegeben? | DIMMs laufen unterhalb der Nennrate oder verhalten sich instabil |
| DIMMs pro Kanal | Wird 1DPC oder 2DPC eingesetzt? | Plattformabhängige Reduktion der Datenrate möglich |
| Rank-Anzahl | Handelt es sich um Single-Rank oder Dual-Rank? | Zusätzliche Taktbegrenzung bei dichter Bestückung möglich |
| Kanalbalance | Sind Kapazität und Organisation über alle genutzten Kanäle gleich? | Reduziertes Interleaving, schwankender Durchsatz |
| DRAM-Dichte | Unterstützt das BIOS die verwendete Chipdichte, etwa 24-Gbit-DRAM? | Speichertraining scheitert oder Kapazität wird falsch erkannt |
| Dual-Socket-Symmetrie | Sind beide CPUs gleich bestückt? | Unterschiedliche NUMA-Speicherressourcen und uneinheitliche Leistung |
| Herstellerfreigabe | Ist die konkrete DIMM-Konfiguration für Servermodell und Firmwarestand dokumentiert? | Keine belastbare Aussage zu Startfähigkeit und Dauerstabilität |
DDR5-Server-RAM wird nicht nach maximaler Kapazität oder maximaler Datenrate ausgewählt. Die belastbare Konfiguration ist diejenige, die zur Speicherarchitektur der CPU passt, die Kanäle gleichmäßig nutzt, mit der vorgesehenen DIMM-Art arbeitet und vom Firmwarestand der Plattform unterstützt wird.
Das reduziert nicht nur Startprobleme. Es verhindert den teureren Fehler: einen Server mit korrekt erkannter Speichermenge, aber unnötig niedriger Datenrate, eingeschränktem Interleaving und nicht reproduzierbarer Lastleistung.
