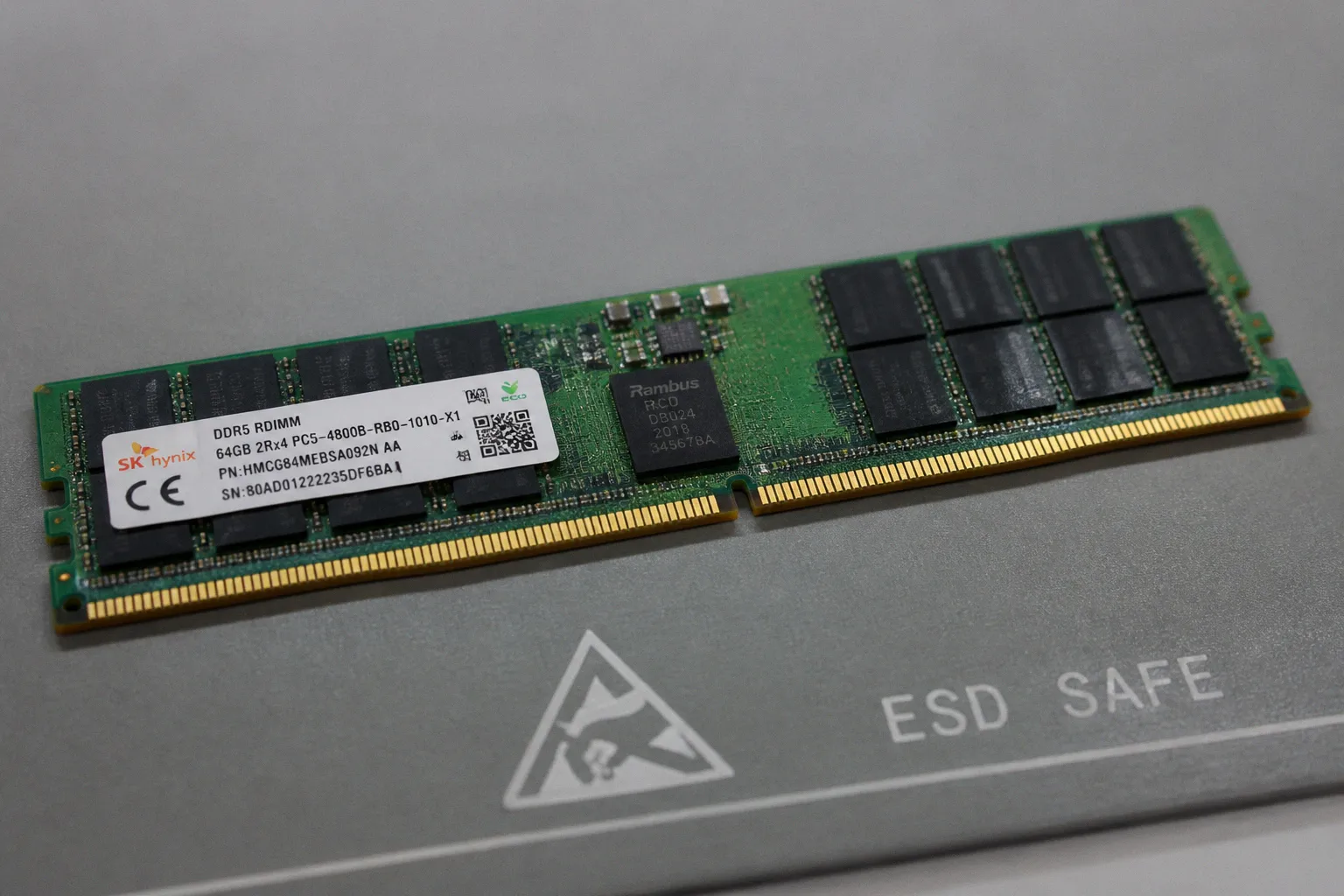

DDR5-Server-RAM: Vorbereitung und Kompatibilitäts-Check

In der Praxis erreichen uns immer wieder Anfragen, bei denen bereits passende Modulkapazitäten ausgewählt wurden, aber Prozessor, Mainboard oder Speichertyp nicht zur neuen Generation passen. Das Ergebnis ist dann kein kleiner Konfigurationsfehler, sondern ein Server, der nicht startet, Speichermodule nicht erkennt oder nur mit deutlich reduzierter Leistung arbeitet.

Die Voraussetzungen für ein DDR5-Server-RAM-Upgrade liegen deshalb auf mehreren Ebenen. Der Server benötigt eine kompatible Prozessor- und Mainboard-Plattform, den richtigen Modultyp, ein passendes Bestückungsschema und eine vom Speichercontroller unterstützte Geschwindigkeit. DDR5 ist nicht einfach eine schnellere Variante von DDR4, die sich bei Bedarf in denselben Steckplatz einsetzen lässt. Die beiden Speicherstandards sind physisch und elektrisch voneinander getrennt.

Der erste Kompatibilitäts-Check: Unterstützt die Plattform DDR5?

Bevor ein Modul bestellt wird, sollte die genaue Serverplattform feststehen. Entscheidend sind nicht nur die Anzahl der freien Steckplätze und die gewünschte Gesamtkapazität, sondern vor allem die Generation des Prozessors und das dazugehörige Mainboard.

DDR5-Server-RAM wird unter anderem von folgenden Plattformen unterstützt:

• Intel Xeon Scalable ab der vierten Generation, bekannt unter dem Codenamen Sapphire Rapids,
• Xeon-6-Plattformen,
• AMD EPYC 9004, also Genoa,
• AMD EPYC 9005, also Turin.

Das bedeutet für die Praxis: Ein Server mit einem älteren Xeon- oder EPYC-Prozessor kann nicht allein durch ein BIOS-Update für DDR5 geeignet werden, wenn Speichercontroller und Mainboard elektrisch auf DDR4 ausgelegt sind. Firmware kann Kompatibilitätsprobleme innerhalb einer unterstützten Plattform lösen, aber sie kann keine DDR4-Speicherarchitektur in eine DDR5-Plattform verwandeln.

DDR4 und DDR5: gleiche Pinzahl, andere Schnittstelle

Ein häufiger Irrtum entsteht durch die äußerlich ähnliche Bauform. DDR4- und DDR5-DIMMs besitzen beide 288 Pins. Das reicht jedoch nicht für Kompatibilität. Die Kerbe im Modul sitzt an einer anderen Position, außerdem unterscheiden sich Signalbelegung und elektrische Eigenschaften. Ein DDR5-Modul passt daher nicht in einen DDR4-Steckplatz. Umgekehrt gilt dasselbe.

Auch ein mechanischer Anpassungsversuch wäre keine Lösung. Die versetzte Kerbe verhindert genau deshalb, dass ein inkompatibles Modul eingesetzt wird. Wer hier mit Druck arbeitet, riskiert Schäden am Modul oder am Steckplatz, ohne dadurch eine funktionierende Speicherverbindung herzustellen.

DDR5 ist kein nachrüstbarer Zwischenschritt innerhalb einer DDR4-Plattform, sondern Bestandteil einer dafür ausgelegten Serverarchitektur.

Für den ersten Arbeitsspeicher-Upgrade-Check gehören deshalb mindestens diese Angaben auf den Tisch:

• exakte Modellbezeichnung des Servers,
• verwendete Prozessoren,
• Mainboard- oder Systemplatinenmodell,
• aktuelle Speichergeneration,
• Anzahl und Belegung der Speicherkanäle,
• vorhandene Modulbauform und Kapazität,
• dokumentierte Unterstützung durch den Serverhersteller.

Die Modellbezeichnung allein genügt nicht immer. Bei manchen Serverfamilien existieren Varianten mit unterschiedlichen Prozessoren, Speicherbestückungen oder Mainboardrevisionen. Ein Blick in das technische Handbuch oder in die vom Hersteller bereitgestellte Konfigurationsübersicht ist deshalb zuverlässiger als eine Suche nach einem ähnlich aussehenden System.

Der passende Modultyp: RDIMM ist nicht gleich UDIMM

Nach der Plattform folgt der wichtigste technische Punkt: der Modultyp. Im Serverbereich kommen unterschiedliche Speicherbauformen zum Einsatz, die nicht beliebig miteinander kombiniert werden können. Besonders relevant sind RDIMM, UDIMM und in bestimmten Plattformen auch MRDIMM.

RDIMM für die typische Serverbestückung

Registered DIMMs, kurz RDIMMs, besitzen zusätzliche Registerlogik zwischen Speichercontroller und den DRAM-Bausteinen. Diese Struktur entlastet die Signalanbindung und ermöglicht Serverkonfigurationen mit höheren Kapazitäten und mehreren Modulen pro Speicherkanal.

Bei DDR5-RDIMMs kommt außerdem eine vollwertige Fehlerkorrektur auf der Datenverbindung hinzu. Pro Modul ist jeder der beiden unabhängigen 32-Bit-Subkanäle um 8 Bit für Bus-ECC erweitert. Daraus ergeben sich 40 Bit pro Subkanal beziehungsweise 80 Bit pro DDR5-RDIMM.

Diese Bus-ECC-Fehlerkorrektur ist für Serverumgebungen von großer Bedeutung, weil sie Übertragungsfehler zwischen Speichercontroller und Modul erkennen und korrigieren kann. Sie ist nicht dasselbe wie die On-Die-ECC-Funktion von DDR5.

On-Die-ECC ersetzt kein Server-ECC

DDR5 integriert eine On-Die-ECC-Funktion direkt in die DRAM-Bausteine. Sie schützt interne Speicherzellen auf dem jeweiligen Speicherchip. Das verbessert die interne Robustheit des Bausteins, ersetzt aber nicht die Fehlerkorrektur der gesamten Speicherverbindung.

Für die Praxis bedeutet das: Ein DDR5-Modul kann über On-Die-ECC verfügen und trotzdem nicht die Eigenschaften eines Server-RDIMMs mit vollwertiger Bus-ECC besitzen. Gerade bei der Bezeichnung „ECC DDR5“ lohnt sich daher ein genauer Blick auf die Produktdaten. Die Bezeichnung allein sagt noch nicht, ob es sich um ein für die Plattform geeignetes RDIMM handelt.

UDIMM und MRDIMM nicht einfach als Alternativen betrachten

UDIMMs verzichten auf die Registerstruktur eines RDIMMs und werden vor allem in einfacheren oder bestimmten spezialisierten Plattformen verwendet. Sie sind nicht automatisch eine günstigere Version desselben Speichers. Der Speichercontroller und das Mainboard müssen ausdrücklich für diesen Modultyp ausgelegt sein.

MRDIMMs verfolgen ein anderes technisches Konzept und sind nur auf Plattformen sinnvoll, die diesen Speichertyp unterstützen. Ein Modul mit höherer beworbener Transferrate ist daher nicht automatisch die bessere Wahl. Wenn die Serverplattform MRDIMM nicht vorsieht, hilft auch die nominell höhere Geschwindigkeit nicht weiter.

Wer den Modultyp nur nach Speicherkapazität oder Geschwindigkeit auswählt, überspringt damit den entscheidenden Teil der Kompatibilitätsprüfung.

Was sich bei DDR5 technisch ändert

DDR5 bringt gegenüber DDR4 mehrere strukturelle Änderungen mit, die sich direkt auf Planung und Betrieb auswirken. Die Standard-Betriebsspannung sinkt von 1,2 Volt bei DDR4 auf 1,1 Volt bei DDR5. Die Spannungsregelung wird dabei über ein integriertes Power Management Integrated Circuit, kurz PMIC, auf das Speichermodul verlagert.

Das ist keine rein theoretische Änderung. Die Stromversorgung des Moduls ist anders organisiert, und das Mainboard muss diese Architektur unterstützen. Ein DDR5-Steckplatz ist deshalb nicht nur mechanisch anders codiert, sondern Teil einer Plattform mit entsprechend ausgelegter Signalführung und Spannungsversorgung.

Zwei unabhängige Subkanäle pro Modul

Ein DDR5-Modul ist in zwei unabhängige 32-Bit-Subkanäle aufgeteilt. Bei Server-RDIMMs kommt die zusätzliche ECC-Breite hinzu. Diese Aufteilung verbessert die Möglichkeit, Speicherzugriffe feiner zu organisieren, verändert aber zugleich die Art, wie die Plattform die Module anspricht.

Für die Auswahl bedeutet das: Die Modulbezeichnung sollte nicht isoliert betrachtet werden. Angaben wie DDR5-4800, DDR5-5600 oder DDR5-6400 beschreiben die mögliche Transferrate, sagen aber noch nicht, ob der konkrete Prozessor diese Geschwindigkeit mit der geplanten Bestückung erreicht.

Die tatsächlich erreichbare Datenrate hängt unter anderem ab von:

• dem genauen Prozessormodell,
• der Anzahl der belegten Speicherkanäle,
• der Zahl der Module pro Kanal,
• dem verwendeten Modultyp,
• der Firmware und den Freigaben des Serverherstellers.

Ein Speichermodul mit DDR5-6400-Aufdruck kann in einer bestimmten Serverkonfiguration also mit einer niedrigeren Geschwindigkeit betrieben werden. Das ist nicht automatisch ein Fehler. Der Speichercontroller reduziert die Taktung gegebenenfalls, um die gewählte Bestückung stabil zu betreiben.

1DPC und 2DPC: Die Bestückung entscheidet über die Geschwindigkeit

Die Abkürzungen 1DPC und 2DPC stehen für „ein DIMM pro Kanal“ beziehungsweise „zwei DIMMs pro Kanal“. Sie beschreiben, wie viele Speichermodule an einem Speicherkanal angeschlossen sind.

Bei 1DPC ist häufig die höchste vom Prozessor unterstützte Speichergeschwindigkeit erreichbar. Bei 2DPC kann die Plattform die Frequenz reduzieren. Der Grund liegt in der höheren elektrischen Belastung des Speicherkanals: Mehr Module bedeuten mehr angeschlossene Speicherbausteine und damit anspruchsvollere Signalbedingungen.

Das bedeutet für die Praxis: Eine maximale DDR5-Geschwindigkeit lässt sich nicht allein durch den Kauf der schnellsten Module sicherstellen. Ein Server mit vollständig bestückten Kanälen kann langsamer laufen als derselbe Server mit weniger, dafür strategisch verteilten Modulen.

Gleichmäßig über die Kanäle verteilen

Bei einem Speicher-Upgrade sollte die geplante Kapazität möglichst gleichmäßig über die verfügbaren Speicherkanäle verteilt werden. Die genaue Anordnung richtet sich nach dem Mainboardhandbuch und der Prozessorarchitektur. Dort ist festgelegt, welche Steckplätze zuerst belegt werden und welche Kombinationen für ein, zwei oder mehrere Module pro Kanal vorgesehen sind.

Typische Fehler entstehen, wenn freie Steckplätze nach optischer Nähe ausgewählt werden. Zwei Module nebeneinander können auf unterschiedlichen Kanälen liegen, müssen es aber nicht. Ebenso kann ein Server bei asymmetrischer Bestückung zwar starten, die Speicherbandbreite aber nicht optimal nutzen oder eine niedrigere Geschwindigkeit wählen.

Für die Planung hilft folgende Reihenfolge:

1. Die vom Hersteller vorgegebene Belegungsreihenfolge des Servers ermitteln.

2. Feststellen, wie viele Speicherkanäle der Prozessor tatsächlich bereitstellt.

3. Prüfen, ob die gewünschte Kapazität mit 1DPC oder nur mit 2DPC erreichbar ist.

4. Die Module gleichmäßig auf die Kanäle verteilen.

5. Erst danach die erreichbare Transferrate anhand der Prozessordaten und Plattformfreigabe bewerten.

Kapazität gegen Geschwindigkeit abwägen

DDR5-Server-RDIMMs sind mit verschiedenen Kapazitäten erhältlich, unter anderem mit 16, 32, 64, 128, 256 und bis zu 512 GB bei 3DS-Ausführungen. Die maximal sinnvolle Kapazität hängt jedoch von der Plattform ab. Ein Modul mit hoher Kapazität ist nicht automatisch mit jedem DDR5-Server kompatibel.

Außerdem kann die gewünschte Gesamtkapazität die Zahl der belegten Steckplätze erhöhen. Wer beispielsweise möglichst viele Module einsetzt, um eine bestimmte Kapazität zu erreichen, landet eventuell bei 2DPC und damit bei einer niedrigeren Speichergeschwindigkeit. Umgekehrt kann eine größere Modulkapazität die 1DPC-Bestückung ermöglichen, sofern Prozessor und Mainboard diese Module unterstützen.

Hier muss die Entscheidung zum Einsatzzweck passen:

• Datenbanken und Virtualisierung benötigen häufig vor allem Kapazität und eine gleichmäßige Kanalbelegung.
• Rechenintensive Anwendungen profitieren zusätzlich von hoher Speicherbandbreite.
• Große Arbeitsspeicherpools müssen mit der vom Prozessor unterstützten Modulkapazität abgeglichen werden.
• Bei gemischten Anwendungen ist eine ausgewogene Bestückung meist sinnvoller als die Jagd nach dem höchsten Datenratenwert.

Die Checkliste für das DDR5-RAM-Upgrade im Server

Eine belastbare Vorbereitung lässt sich in eine konkrete Prüfreihenfolge übersetzen. Sie verhindert, dass ein einzelner Produktwert – etwa die Kapazität oder die Transferrate – die gesamte Auswahl dominiert.

1. Plattformdaten dokumentieren

Notieren Sie Servermodell, Mainboard, Prozessor und aktuelle BIOS- oder Firmware-Version. Bei einem System mit mehreren Prozessoren sollte außerdem festgehalten werden, welche Speichersteckplätze welchem Prozessor zugeordnet sind. Diese Zuordnung kann entscheidend sein, weil nicht jeder Steckplatz von jedem Speichercontroller versorgt wird.

2. DDR5-Unterstützung bestätigen

Prüfen Sie anhand der technischen Dokumentation, ob das System DDR5 unterstützt. Eine Plattform mit DDR4-Steckplätzen kann nicht durch ein Modul-Upgrade auf DDR5 umgestellt werden. Für DDR5 muss die gesamte Speicherplattform geeignet sein.

3. Modultyp eindeutig bestimmen

Suchen Sie nicht nur nach „DDR5 ECC“, sondern nach der vollständigen Modulbeschreibung. Relevant sind unter anderem:

• RDIMM, UDIMM oder MRDIMM,
• registriert oder unbuffered,
• ECC-Ausführung und Datenbreite,
• Kapazität pro Modul,
• unterstützte Transferrate,
• Bauform und Plattformfreigabe.

Wenn die Serverdokumentation RDIMM verlangt, sollte kein UDIMM als vermeintlich gleichwertiger Ersatz bestellt werden.

4. Bestückungsschema festlegen

Legen Sie fest, wie viele Module pro Speicherkanal installiert werden. Prüfen Sie anschließend die vom Hersteller vorgegebene Reihenfolge der Steckplätze. Eine symmetrische Verteilung ist nicht nur eine Frage der Ordnung, sondern beeinflusst Speicherbandbreite und erreichbare Geschwindigkeit.

5. Geschwindigkeit realistisch einordnen

Vergleichen Sie die Datenrate des Moduls mit der Unterstützung des Prozessors und der vorgesehenen Kanalbestückung. DDR5-Server-RAM ist beispielsweise mit 4800, 5600 oder 6400 MT/s erhältlich. Die Plattform kann jedoch je nach Prozessormodell und 1DPC- oder 2DPC-Konfiguration eine niedrigere Rate festlegen.

6. Kapazität und Erweiterungsweg planen

Nicht nur der aktuelle Bedarf zählt. Wenn in absehbarer Zeit weitere Module hinzukommen sollen, müssen freie Steckplätze und die Kanalverteilung von Anfang an berücksichtigt werden. Eine Bestückung, die heute die gesamte Kapazität erreicht, kann spätere Erweiterungen vereinfachen oder erschweren.

7. Firmware-Anforderungen prüfen

Die genaue BIOS- oder Firmware-Anforderung ist hersteller- und modellabhängig. Deshalb sollte sie nicht pauschal aus einer anderen Serverfamilie übernommen werden. Vor dem Einbau gehört die verwendete Firmwareversion ebenso in die Dokumentation wie die geplante Speicherkonfiguration.

8. Betriebsunterbrechung vorbereiten

Ein physischer Speicherausbau erfordert in vielen Servern eine Abschaltung. Vorher sollten Wartungsfenster, aktuelle Sicherungen und die Wiederanlaufplanung geklärt sein. Der Speicherwechsel selbst ist meist schnell erledigt; die Folgen eines fehlgeschlagenen Starts werden dagegen dann problematisch, wenn keine Rückfallplanung existiert.

Typische Fehler beim DDR5-Server-RAM-Upgrade

DDR4- und DDR5-Module im selben System einplanen

Die beiden Standards können nicht gemeinsam in einem Speichersteckplatzsystem betrieben werden. Ein Server benötigt eine durchgängig passende Speicherplattform. Auch wenn einzelne Module äußerlich ähnlich aussehen, bleiben Kerbe, Pinbelegung, Spannungsversorgung und Speicherarchitektur inkompatibel.

On-Die-ECC mit Server-ECC verwechseln

Die interne Fehlerkorrektur von DDR5-DRAM-Bausteinen ist nützlich, aber sie ersetzt nicht die Fehlerkorrektur auf dem Datenbus eines Server-RDIMMs. Für geschäftskritische Systeme muss daher der tatsächliche Modultyp geprüft werden, nicht nur das Vorhandensein des Begriffs ECC in einer Produktbeschreibung.

RDIMM und UDIMM mischen

Diese Module arbeiten mit unterschiedlichen elektrischen Konzepten. Eine Mischung ist nicht als allgemeine Erweiterungsstrategie geeignet. Selbst wenn ein Server mit einer bestimmten Kombination startet, ist daraus keine belastbare Freigabe für den Dauerbetrieb abzuleiten.

Nur nach der höchsten MT/s-Angabe kaufen

Die maximale Transferrate auf dem Modul ist ein technischer Höchstwert unter bestimmten Bedingungen. Wird der Speicherkanal mit zwei Modulen pro Kanal bestückt oder unterstützt der Prozessor eine niedrigere Rate, kann das System den Speicher automatisch langsamer betreiben.

Steckplätze nach Gefühl belegen

Die Reihenfolge im Handbuch ist Teil der Plattformkonfiguration. Wer die Module lediglich in freie Steckplätze einsetzt, kann eine ungünstige Kanalverteilung erzeugen. Mögliche Folgen sind reduzierte Bandbreite, niedrigere Transferraten oder ein Startabbruch.

Kapazitäten und Ausführungen unkontrolliert mischen

Unterschiedliche Kapazitäten oder Modulvarianten können je nach Plattform problematisch sein. Besonders bei der Kombination verschiedener Hersteller, Speicherorganisationen oder 3DS-Ausführungen sollten die Serverfreigaben herangezogen werden. Für viele Systeme ist eine möglichst einheitliche Bestückung der verlässlichere Weg.

Die sauberste Speichererweiterung ist nicht die mit dem größten Einzelmodul, sondern die, die Prozessor, Kanäle, Modultyp und späteren Ausbau gemeinsam berücksichtigt.

Vorgehen nach dem Einbau

Nach der Installation sollte der Server nicht sofort wieder in den normalen Produktionsbetrieb gehen. Zunächst wird geprüft, ob alle Module erkannt werden und ob die Plattform die geplante Konfiguration korrekt übernimmt.

Kontrollieren Sie nach dem Start:

• erkannte Gesamtkapazität,
• erkannte Modulanzahl,
• belegte Speicherkanäle,
• gemeldeten Modultyp,
• aktive Speichergeschwindigkeit,
• vom System angezeigten ECC-Status,
• eventuelle Warnungen im Firmware- oder Hardwareprotokoll.

Wenn statt der erwarteten DDR5-5600-Konfiguration beispielsweise eine niedrigere Transferrate angezeigt wird, ist das nicht sofort ein Defekt. Zuerst sollte geprüft werden, ob 2DPC eingesetzt wird oder der Prozessor für die gewählte Konfiguration eine niedrigere Geschwindigkeit vorgibt.

Wird dagegen nur ein Teil der Kapazität erkannt, sind die häufigsten Ursachen eine falsche Steckplatzreihenfolge, ein nicht unterstütztes Modul, eine inkompatible Kapazität oder eine nicht passende Firmware. In diesem Fall sollte die Konfiguration schrittweise auf den dokumentierten Ausgangszustand zurückgeführt werden, statt mehrere Änderungen gleichzeitig vorzunehmen.

Bei einem instabilen System gehören auch Speicherdiagnose und Systemprotokolle zur Nachkontrolle. Treten Fehler erst unter Last auf, kann ein kurzer Starttest unauffällig bleiben. Für Server mit Virtualisierung, Datenbanken oder speicherintensiven Anwendungen ist deshalb eine kontrollierte Prüfung unter realistischer Last sinnvoll.

So bleibt die Erweiterung später nachvollziehbar

Ein Arbeitsspeicher-Upgrade ist nicht mit dem Einsetzen der Module abgeschlossen. Gerade in Umgebungen mit mehreren Servern sollte die Bestückung dokumentiert werden. Notieren Sie Modulkapazität, Hersteller- und Teilenummer, Steckplatz, Firmwarestand sowie die nach dem Start erkannte Geschwindigkeit.

Diese Dokumentation erleichtert spätere Erweiterungen erheblich. Sie verhindert, dass bei der nächsten Wartung ein anderes Modulformat eingesetzt wird, und macht sichtbar, welche Kanäle bereits mit einem oder zwei Modulen belegt sind. Auch bei der Fehlersuche ist eine aktuelle Bestückungsliste wertvoller als die Erinnerung, dass der Server irgendwann einmal aufgerüstet wurde.

Für den Alltag bewährt sich eine einfache Regel: Neue Module sollten möglichst zur vorhandenen Konfiguration passen oder die bisherige Bestückung sollte vollständig nach einem einheitlichen Plan ersetzt werden. Einzelne Restmodule verschiedener Generationen und Typen weiterzuverwenden, wirkt zunächst sparsam, erhöht aber die Zahl der möglichen Fehlerquellen.

Fazit: Erst die Plattform, dann das Modul

Die Voraussetzungen für ein DDR5-Server-RAM-Upgrade lassen sich klar zusammenfassen: Der Server braucht eine DDR5-fähige Prozessor- und Mainboardplattform, den passenden Modultyp und ein vom Hersteller unterstütztes Bestückungsschema. DDR4 und DDR5 sind trotz gleicher Pinzahl nicht kompatibel. On-Die-ECC ist nicht mit der vollständigen Server-Fehlerkorrektur eines RDIMMs gleichzusetzen, und die höchste Modulgeschwindigkeit ist nicht automatisch die Geschwindigkeit des fertig bestückten Servers.

Wer den Ausbau in dieser Reihenfolge plant, vermeidet die typischen Fehlkäufe: Plattform prüfen, Modultyp bestimmen, Kapazität verteilen, 1DPC oder 2DPC berücksichtigen, Firmwarestand kontrollieren und die Konfiguration nach dem Einbau verifizieren. Das bedeutet für die Praxis: Nicht die Produktbezeichnung entscheidet über den Erfolg des Upgrades, sondern das Zusammenspiel der gesamten Speicherplattform.
