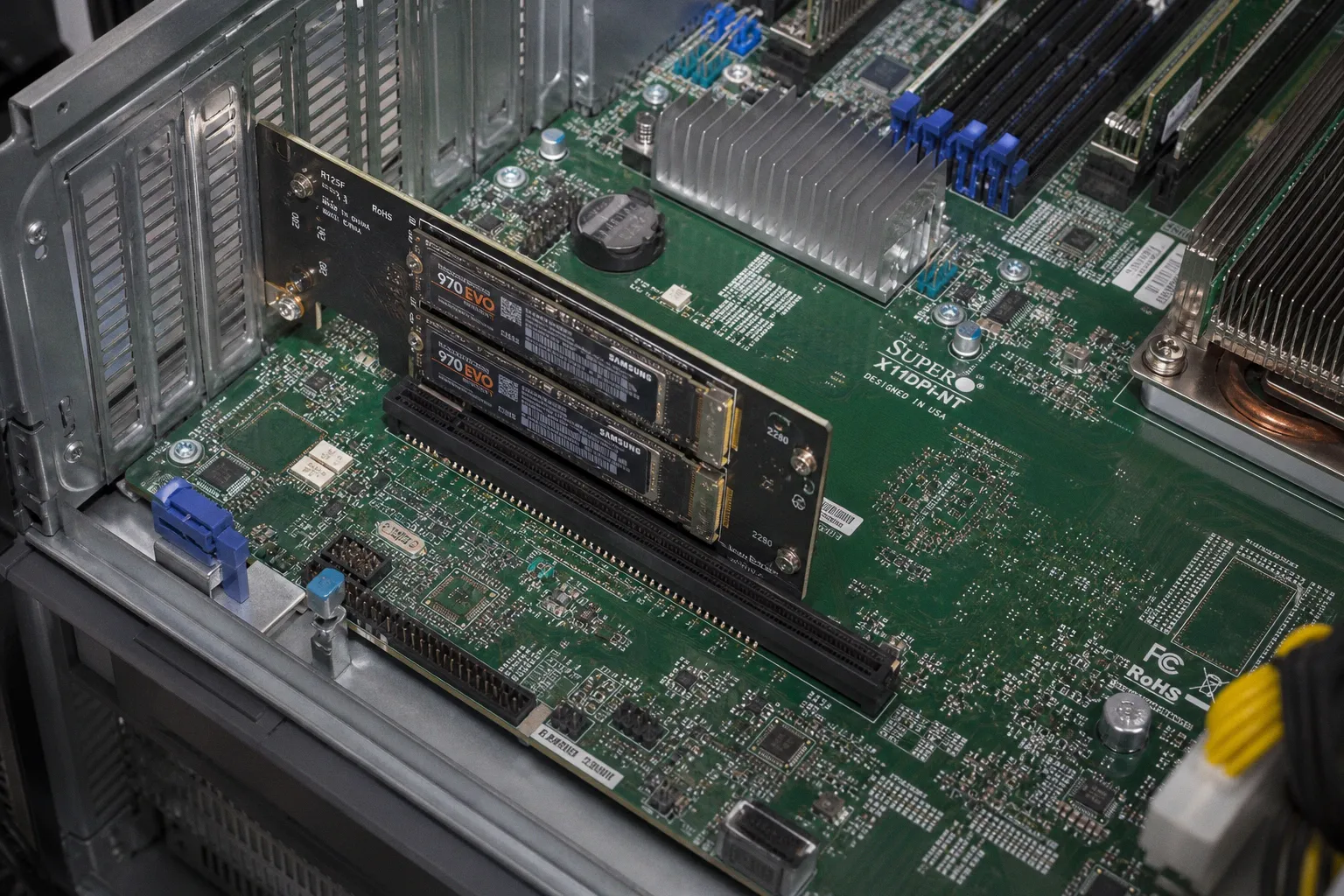

PCIe Bifurcation: Anleitung zur BIOS-Konfiguration

Es ist fast immer eine fehlende oder falsch gesetzte PCIe-Bifurcation im BIOS.

Gerade bei aktuellen Servern mit PCIe 5.0 ist das Thema wirtschaftlich relevanter geworden. Ein PCIe-5.0-x16-Slot stellt rund 63 GB/s unidirektionale Bandbreite bereit. Teilt man ihn sauber in vier x4-Verbindungen auf, erhält jede NVMe-SSD bis zu rund 15,75 GB/s. Das ist keine Bandbreitenvermehrung, wie manche Adapter-Hersteller mit großzügigen Produktbildern suggerieren. Es ist eine kontrollierte Aufteilung vorhandener CPU-Lanes auf mehrere Endgeräte. Wer das versteht, spart sich unnötige PCIe-Switch-Karten, Fehlkäufe und vor allem unnötige Umbauzeit im Rack.

Was PCIe-Bifurcation im Server tatsächlich macht

PCIe-Bifurcation bedeutet, dass ein physischer PCIe-Steckplatz logisch in mehrere getrennte Lane-Gruppen zerlegt wird. Aus einem x16-Slot können beispielsweise vier unabhängige x4-Links werden. Ein Server-Mainboard leitet diese Verbindungen direkt von der CPU beziehungsweise vom zugehörigen I/O-Controller an die Geräte weiter.

Typische Aufteilungen sind:

Ein passiver Adapter verteilt keine Signale intelligent. Er verbindet lediglich die vorhandenen Lanes des Slots mit den einzelnen M.2-Steckplätzen. Ohne Bifurcation liefert ein x16-Slot normalerweise einen einzigen x16-Link. Der Adapter kann diesen Link nicht eigenständig in vier x4-Verbindungen zerlegen. Das muss CPU, Mainboard-Layout und Firmware gemeinsam erledigen.

Die Folge ist klar: Steckt eine passive Quad-M.2-Karte im x16-Slot, während die Firmware den Port nicht auf x4/x4/x4/x4 aufteilt, erkennt der Server in der Regel nur die erste NVMe-SSD. Der Rest der Karte ist elektrisch vorhanden, logisch aber unsichtbar.

PCIe-Bifurcation macht aus einem x16-Slot keine viermal so schnelle Infrastruktur. Sie verhindert nur, dass vorhandene Lanes ungenutzt im Slot enden.

Das klingt nach einem Detail aus dem Datenblatt. Im Einkauf ist es ein Lifecycle-Thema. Wer eine Plattform ohne dokumentierte Bifurcation-Fähigkeit beschafft, legt sich beim Storage-Ausbau früh fest: Entweder auf teure aktive Erweiterungskarten oder auf zusätzliche Controller und Gehäuse. Beides kostet nicht nur Capex, sondern später auch Strom, Kühlung, Firmware-Pflege und Fehlersuche.

Passive Adapter oder PCIe-Switch: Die Kostenfrage vor dem Einbau klären

Vor der BIOS-Konfiguration muss klar sein, welche Adapterklasse im Server steckt. Das wird erstaunlich oft übergangen, weil im Angebot „4× NVMe“ steht und die optische Ähnlichkeit der Karten jedes technische Gespräch zuverlässig ruiniert.

Passive M.2- und NVMe-Adapter

Eine passive Karte enthält keinen PCIe-Switch. Sie verteilt die physisch am Slot anliegenden Lanes direkt auf zwei oder vier Laufwerke. Das hat klare Vorteile:

• Die Anschaffungskosten liegen deutlich unter denen aktiver Switch-Karten.
• Es gibt keinen zusätzlichen Switch-Chip, der Strom aufnimmt und Wärme im Server produziert.
• Die Datenpfade bleiben direkt an der CPU; zusätzliche Switch-Latenzen entfallen.
• Firmware- und Kompatibilitätsrisiken sind geringer, sofern Mainboard und BIOS die gewünschte Lane-Aufteilung sauber unterstützen.

Der Haken ist nicht klein: Das Mainboard muss den konkreten Slot bifurcieren können. Nicht irgendeinen Slot. Nicht „irgendwie x16“. Genau den Steckplatz, der laut Plattformhandbuch an den erforderlichen CPU-Lanes hängt.

Ein Server kann mehrere mechanische x16-Slots besitzen, die elektrisch völlig unterschiedlich angebunden sind. Einer läuft mit x16 direkt zur CPU, ein anderer nur mit x8, ein dritter über einen Chipsatz oder einen internen Riser. Die Slotblende erzählt nur die halbe Wahrheit. Für die Beschaffung zählt die elektrische Topologie.

Aktive Karten mit PCIe-Switch

Aktive Adapter enthalten einen PCIe-Switch, häufig aus dem Broadcom-/PLX-Umfeld. Der Switch präsentiert mehrere NVMe-Endgeräte hinter einem einzigen Upstream-Link. Deshalb brauchen diese Karten üblicherweise keine BIOS-Bifurcation.

Das ist praktisch, wenn eine Plattform die benötigte Aufteilung nicht unterstützt oder wenn ein vorhandener Slot nicht passend segmentiert werden kann. Praktisch heißt allerdings nicht automatisch wirtschaftlich.

Der aktive Switch ist keine technische Schande, aber auch kein Gratisjoker. Er kann die richtige Entscheidung sein, wenn ein Rechenzentrum mehrere Servergenerationen vereinheitlichen muss und die Validierung von BIOS-Settings teurer wäre als die Mehrkosten pro Karte. Für einen planbaren Ausbau einer aktuellen Serverplattform ist der passive Adapter meist die sauberere TCO-Rechnung.

Voraussetzungen: Nicht jeder x16-Slot kann vier NVMe-SSDs bedienen

Um PCIe Bifurcation auf einem Server-Mainboard einzurichten, müssen vier Bedingungen gleichzeitig erfüllt sein. Fehlt nur eine, wird aus der vermeintlich kleinen Storage-Erweiterung ein Ticket-Marathon zwischen Einkauf, Integration und Hersteller-Support.

1. Die CPU-Plattform muss die Lane-Aufteilung unterstützen.

Bifurcation findet auf CPU- und Firmware-Ebene statt. Moderne Serverplattformen unterstützen typische Modi wie x8/x8 oder x4/x4/x4/x4 häufig, aber nicht pauschal auf jedem Port und nicht zwingend in jeder CPU-Konfiguration.

2. Das Server-Mainboard muss den Slot entsprechend verdrahtet haben.

Ein mechanischer x16-Slot kann elektrisch mit weniger Lanes angebunden sein. Bei Dual-Socket-Systemen kommt hinzu: Manche Slots gehören CPU 1, andere CPU 2. Ist der zweite Prozessor nicht bestückt, bleibt der Slot trotz vorhandener Buchse tot.

3. Das BIOS oder UEFI muss die Bifurcation-Option bereitstellen.

Fehlt der Menüpunkt, ist das kein Anlass für kreative Einstellungen an der NVMe-Karte. Zuerst BIOS-Version, Plattformdokumentation und Slot-Zuordnung prüfen. OEM-Firmware blendet Optionen teilweise aus, wenn der gewählte Steckplatz, ein Riser oder die CPU-Konfiguration den Modus nicht unterstützt.

4. Der Adapter muss zur gewünschten Aufteilung passen.

Eine passive Quad-M.2-Karte erwartet für vier SSDs üblicherweise x4/x4/x4/x4. Eine Dual-M.2-Karte benötigt oft x4/x4 oder x8/x8, abhängig vom Layout. Die Adapterbeschreibung „PCIe x16“ sagt nur, dass die Karte mechanisch in den Slot passt. Sie sagt nicht, welche Lane-Aufteilung sie verlangt.

Bei PCIe 5.0 ist die Frage noch weniger akademisch. Ein x4-Link erreicht theoretisch etwa 15,75 GB/s pro Richtung. Vier Laufwerke an einem x16-Port teilen sich damit sauber die vorhandene x16-Bandbreite. Bei PCIe 4.0 bleibt die Logik identisch, nur das Bandbreitenbudget pro Lane ist niedriger. Bifurcation ist generationenübergreifend kein Performance-Trick, sondern Topologie.

Wer „x16“ einkauft, ohne elektrische Lane-Zuordnung und Bifurcation-Modi zu prüfen, kauft im Zweifel eine Steckplatzblende mit Hoffnung.

PCIe-Bifurcation im BIOS einrichten

Die BIOS-Menüs unterscheiden sich je nach Hersteller, Generation und Firmwarestand. Die Begriffe sind ähnlich, die Pfade nicht. Deshalb ist es riskant, irgendeine Anleitung aus einem Desktop-Forum auf einen Rack-Server zu übertragen. Dort endet die Sache gern mit einem Server, der nach dem Neustart zwar hochkommt, aber seinen Boot-Controller oder eine Netzwerkkarte auf einer unerwarteten Lane-Breite betreibt.

Der Ablauf bleibt jedoch grundsätzlich gleich.

1. Slot- und CPU-Zuordnung dokumentieren

Vor dem Neustart wird geklärt:

• In welchem physischen Slot steckt der Adapter?
• Welcher CPU ist der Slot zugeordnet?
• Wie viele Lanes stellt dieser Slot elektrisch bereit?
• Welche Bifurcation-Modi unterstützt genau dieser Port?
• Belegt ein interner Riser, RAID-Controller oder eine Netzwerkkarte bereits Lanes derselben CPU-Gruppe?
• Soll der Server von einer der NVMe-SSDs booten oder handelt es sich ausschließlich um Datenlaufwerke?

Das letzte Detail wird gern erst nach dem Umbau bemerkt. Nicht jede Firmware behandelt mehrere NVMe-Geräte hinter einem bifurcierten Slot in jeder Boot-Konstellation identisch. Für produktive Systeme gehört deshalb ein Wartungsfenster dazu, nicht nur ein Schraubendreher.

2. BIOS/UEFI aktualisieren, aber kontrolliert

Wenn Bifurcation-Optionen fehlen oder neue NVMe-SSDs nicht zuverlässig erkannt werden, kann ein Firmware-Update sinnvoll sein. „Kann“ ist bewusst gewählt. Ein BIOS-Update unmittelbar vor einem Storage-Umbau ohne getesteten Rückfallplan ist kein Fortschritt, sondern Risikomanagement auf Zuruf.

Sinnvoll ist diese Reihenfolge:

1. Aktuelle BIOS-Version und bestehende Einstellungen sichern.

2. Freigegebene Firmware-Version des Serverherstellers prüfen.

3. Update im geplanten Wartungsfenster durchführen.

4. Nach dem Neustart Boot-Modus, RAID-Konfiguration, Netzwerkoptionen und PCIe-Einstellungen kontrollieren.

5. Erst danach den NVMe-Adapter einbauen und die Lane-Aufteilung ändern.

Gerade bei Servern mit lange laufenden Betriebssysteminstallationen können BIOS-Resets Nebeneffekte haben: geänderte Boot-Reihenfolge, deaktivierte Virtualisierungsfunktionen, andere UEFI-Startoptionen oder zurückgesetzte Performance-Profile. Das ist nicht spektakulär, aber teuer genug.

3. Den passenden Bifurcation-Modus setzen

Für einen passiven Adapter mit vier M.2-NVMe-SSDs in einem x16-Slot ist meist x4/x4/x4/x4 der korrekte Modus. Bei zwei Laufwerken ist je nach Adapter und Plattform x8/x8 oder x4/x4 erforderlich.

Nicht automatisch den maximalen Split auswählen. Ein x4/x4/x4/x4-Modus ist falsch, wenn im selben Slot eine Karte steckt, deren primäres Gerät acht Lanes erwartet. Der Modus muss zum Adapterlayout passen, nicht zur theoretisch maximalen Zahl möglicher Endgeräte.

Supermicro: IIO-Konfiguration im BIOS

Bei vielen Supermicro-Server-Mainboards liegt die Einstellung in der IIO-Konfiguration. Der typische Pfad lautet:

Advanced > Chipset Configuration > North Bridge > IIO Configuration

Je nach Plattform erscheinen dort Einträge für CPU1, CPU2 oder einzelne PCIe-Ports. Für den gewünschten Port stehen häufig Modi wie x4x4x4x4, x8x8, x8x4x4 oder x4x4x8 zur Auswahl.

Der kritische Punkt: Nicht die Slotnummer auf dem Gehäuse, sondern die Port-Zuordnung im Handbuch entscheidet. Ein Slot mit der Kennzeichnung „PCIe Slot 4“ kann im BIOS hinter einem anderen IIO-Port auftauchen als erwartet. Supermicro bietet viel Flexibilität, verlangt aber auch, dass der Integrator das Board-Manual tatsächlich liest. Ein fairer Tausch.

Dell PowerEdge: Slot Bifurcation unter Integrated Devices

Bei Dell PowerEdge-Servern findet sich die Option im System-BIOS üblicherweise unter:

System BIOS Settings > Integrated Devices > Slot Bifurcation

Bei bestimmten Generationen lautet die Bezeichnung Auto Discovery Bifurcation Settings. Dort wird die Aufteilung für den jeweiligen Steckplatz aktiviert oder festgelegt.

Dell-Systeme arbeiten häufig stark über die validierte Riser- und Backplane-Konfiguration. Das reduziert Fehlkonfigurationen, kann aber auch bedeuten, dass bestimmte Optionen nur erscheinen, wenn der passende Riser verbaut ist. Wenn der Menüpunkt fehlt, zuerst Riser-Typ, Slot-Topologie und Firmwarestand prüfen – nicht reflexartig den Adapter reklamieren.

HPE ProLiant Gen10 und Gen10 Plus: Advanced PCIe Configuration

Bei HPE ProLiant Gen10 und Gen10 Plus führt der Weg typischerweise über:

System Configuration > BIOS/Platform Configuration (RBSU) > PCIe Device Configuration > Advanced PCIe Configuration > PCIe Bifurcation Options

Auch hier kann die sichtbare Auswahl von Prozessorbestückung, Riser und Plattformmodell abhängen. HPE-Server sind bei validierten Komponenten erfreulich vorhersehbar. Sobald man aber von der vorgesehenen Bestückung abweicht, wird die Frage nach dem exakten Riser und der dokumentierten Slot-Funktion wichtiger als das Datenblatt der SSD.

Intel-Serverplattformen

Bei Intel-Server-Systemen wie dem M50FCP2UR liegt die Einstellung im BIOS unter:

Advanced > Integrated IO Configuration > PCIe Slot Bifurcation Setting

Die Bezeichnung ist erfreulich eindeutig. Trotzdem gilt auch hier: Vor dem Speichern prüfen, ob der gewählte Slot von der richtigen CPU versorgt wird und ob die Einstellung tatsächlich den belegten Port betrifft.

Nach dem Setzen des Modus die Änderungen speichern, den Server vollständig neu starten und die Laufwerke zunächst im BIOS, UEFI-Speichermenü oder in der BMC-Inventarisierung prüfen. Erst wenn dort alle SSDs erscheinen, lohnt sich der Weg ins Betriebssystem.

Bandbreite, Latenz und die Illusion vom kostenlosen NVMe-RAID

Die klassische Anwendung für Bifurcation ist ein passiver Adapter mit mehreren M.2-NVMe-SSDs. Daraus entsteht schnell die Idee eines besonders günstigen Hochleistungs-RAID. Technisch ist das möglich. Wirtschaftlich hängt es vom Einsatzprofil ab.

Vier PCIe-5.0-x4-SSDs an einem bifurcierten x16-Slot besitzen zusammen maximal die Bandbreite dieses x16-Links. Das ist logisch: Die vier Abzweige enden wieder an derselben CPU-Anbindung. Bei sequenziellen Workloads können mehrere schnelle SSDs das Link-Budget sehr gut auslasten. Bei Datenbanken, Virtualisierung oder vielen kleinen I/O-Operationen zählen dagegen Latenzen, Queue-Verhalten, Controller-Logik und Ausfallszenarien mehr als eine große Zahl im Benchmark.

Wer ein NVMe-M.2-RAID über Bifurcation plant, sollte vor der Bestellung drei Fragen beantworten:

• Ist Kapazität, IOPS oder sequenzieller Durchsatz der Engpass?

Vier Consumer-NVMe-SSDs sehen in einem Benchmark beeindruckend aus. Für dauerhafte Schreiblasten, Stromausfall-Schutz oder vorhersehbare Latenzen sind sie nicht automatisch die richtige Serverwahl.

• Wie wird Redundanz umgesetzt?

Bifurcation ersetzt keinen RAID-Controller und keine Datenstrategie. Software-RAID, ZFS, Storage Spaces oder eine verteilte Storage-Schicht brauchen eigene Kapazitäts- und Rebuild-Kalkulationen. Vier Laufwerke ohne Redundanz sind keine Storage-Architektur, sondern eine Wette.

• Wo liegen die Folgekosten?

M.2-Adapter sparen zunächst Gehäuseplatz und Controllerkosten. Im Gegenzug können Austauschbarkeit im laufenden Betrieb, Kühlung, Kabelmanagement und Ersatzteilhaltung schlechter ausfallen als bei frontseitigen U.2- oder U.3-NVMe-Backplanes.

Für einen kompakten Virtualisierungsknoten kann ein passiver Quad-M.2-Adapter sehr sinnvoll sein: Boot-Volumes, lokale VM-Datastores oder Cache-Tier, sauber dokumentiert und auf einer validierten Plattform. Für ein geschäftskritisches Storage-System mit hoher Schreiblast würde ich die Einsparung gegen Enterprise-NVMe-Backplanes und Servicefähigkeit rechnen. Der billigste Slot ist nicht automatisch der günstigste Betrieb.

Fehlerdiagnose: Der Server erkennt nur eine NVMe-SSD

Wenn nach dem Einbau nur ein Laufwerk sichtbar ist, sollte die Fehlersuche nicht bei Windows, Linux oder dem RAID-Tool beginnen. Die Ursache liegt fast immer eine Ebene tiefer.

Bifurcation-Modus prüfen

Bei einer passiven Karte mit vier M.2-Steckplätzen muss der genutzte x16-Port auf x4/x4/x4/x4 stehen. Ein Auto-Modus kann funktionieren, muss es aber nicht. „Auto“ ist eine Firmware-Option, keine vertragliche Zusage.

Wenn zwei Laufwerke auf einer Dual-Adapterkarte fehlen, muss geprüft werden, ob der Adapter x4/x4 oder x8/x8 erwartet. Das steht im technischen Datenblatt des Adapters, nicht auf der Verpackungsvorderseite.

Elektrische Slot-Anbindung prüfen

Ein mechanischer x16-Slot mit elektrischer x8-Anbindung kann keine vier x4-NVMe-Laufwerke direkt versorgen. Er kann unter Umständen zwei x4-Geräte tragen, sofern Plattform und BIOS den Split unterstützen. Mehr nicht.

Bei Dual-Socket-Servern ist außerdem zu kontrollieren, ob die CPU für den Slot überhaupt installiert ist. Besonders bei Konfigurationen, die später von einem auf zwei Prozessoren wachsen sollen, wird gern ein Riser eingebaut, dessen Lanes zunächst ins Leere führen.

Adaptertyp zweifelsfrei identifizieren

Ist die Karte wirklich passiv? Bei aktiven Karten mit PCIe-Switch wäre eine gesetzte Bifurcation nicht erforderlich. Umgekehrt löst eine Switch-Karte nicht jedes Problem: Auch sie braucht ausreichend Upstream-Lanes, passende Kühlung und Firmware-Kompatibilität.

Ein Blick auf die Produktbeschreibung reicht nicht immer. Hinweise auf einen integrierten PCIe-Switch, zusätzliche Kühlkörper, höheren Strombedarf oder explizite Aussagen wie „no bifurcation required“ deuten auf eine aktive Karte hin.

SSDs einzeln und in fester Reihenfolge testen

Nicht jede fehlende SSD ist ein Bifurcation-Fehler. Deshalb:

1. Jede NVMe-SSD einzeln direkt oder im Adapter testen.

2. Die Steckplätze des Adapters nacheinander belegen.

3. Im BIOS prüfen, ob alle Laufwerke vor dem Betriebssystemstart auftauchen.

4. Erst dann Treiber, Betriebssystem-Logs oder RAID-Konfiguration untersuchen.

5. Bei instabiler Erkennung Firmwarestände von Server, Backplane oder Riser sowie SSDs abgleichen.

Diese Reihenfolge spart Zeit, weil sie die Fehlerdomäne sauber eingrenzt. Wer zuerst Betriebssystemtreiber aktualisiert, obwohl das BIOS nur eine SSD inventarisiert, optimiert am falschen Ende der Lieferkette.

Die typische Beschaffungsfalle: Adapter zuerst, Plattformprüfung danach

PCIe-Bifurcation ist eine der Funktionen, die in Ausschreibungen gern als kleine Zeile verschwinden und später über das Ausbaukonzept entscheiden. Ein Server wird nach CPU, RAM, Netzwerkkarten und Stückpreis verglichen. Dann kommt sechs Monate später der Wunsch nach lokalem NVMe-Storage – und plötzlich ist der passende x16-Slot von einer 100-GbE-Karte belegt, der zweite Slot hängt an CPU 2 oder unterstützt nur x8/x8.

Das lässt sich vorab mit einer kurzen, aber verbindlichen Stücklistenprüfung vermeiden:

• Slot-Map des konkreten Servermodells inklusive Riser-Konfiguration beschaffen.
• CPU-Lane-Zuordnung jedes geplanten PCIe-Geräts dokumentieren.
• Für passive NVMe-Adapter die erforderliche Aufteilung pro Slot festlegen.
• BIOS-Unterstützung für genau diese Aufteilung schriftlich oder in der Plattformdokumentation verifizieren.
• Boot- und Redundanzkonzept vom reinen Performance-Ausbau trennen.
• Ersatzadapter und kompatible SSDs in das Lifecycle-Management aufnehmen, statt im Störungsfall auf ein vermeintlich baugleiches Handelsmodell zu hoffen.

Das klingt nüchtern, weil es nüchtern ist. Der technische Nutzen von Bifurcation entsteht nicht durch das Aktivieren eines Menüpunkts, sondern durch eine korrekte Allokation knapper CPU-Lanes. Im Server sind PCIe-Lanes eine Ressource wie Höheneinheiten im Rack oder freie Ports im SAN: Wer sie einmal ohne Plan verteilt, kauft den Fehler später doppelt.

Fazit: Bifurcation ist ein Planungsthema, kein BIOS-Trick

Die PCIe-Bifurcation im Server-Mainboard einzurichten ist technisch überschaubar: passenden Slot bestimmen, korrekten Split-Modus im BIOS setzen, Laufwerke vor dem Betriebssystem prüfen. Bei Supermicro führt der Weg meist über die IIO-Konfiguration, bei Dell über Integrated Devices und bei HPE über die erweiterten PCIe-Optionen.

Der eigentliche Aufwand liegt davor. Passive NVMe-Adapter rechnen sich nur, wenn Mainboard, CPU, Riser und Firmware die gewünschte Lane-Aufteilung wirklich unterstützen. Ist das gegeben, liefert Bifurcation eine direkte, stromsparende und wirtschaftlich überzeugende Möglichkeit, einen x16-Slot für mehrere NVMe-SSDs zu nutzen.

Meine Empfehlung für den Einkauf ist eindeutig: Für jede Serverplattform die PCIe-Topologie und die verfügbaren Bifurcation-Modi als festen Bestandteil der Stückliste führen. Nicht nach dem Adapterkauf, nicht beim ersten fehlenden Laufwerk im BIOS. Vor der Bestellung.
