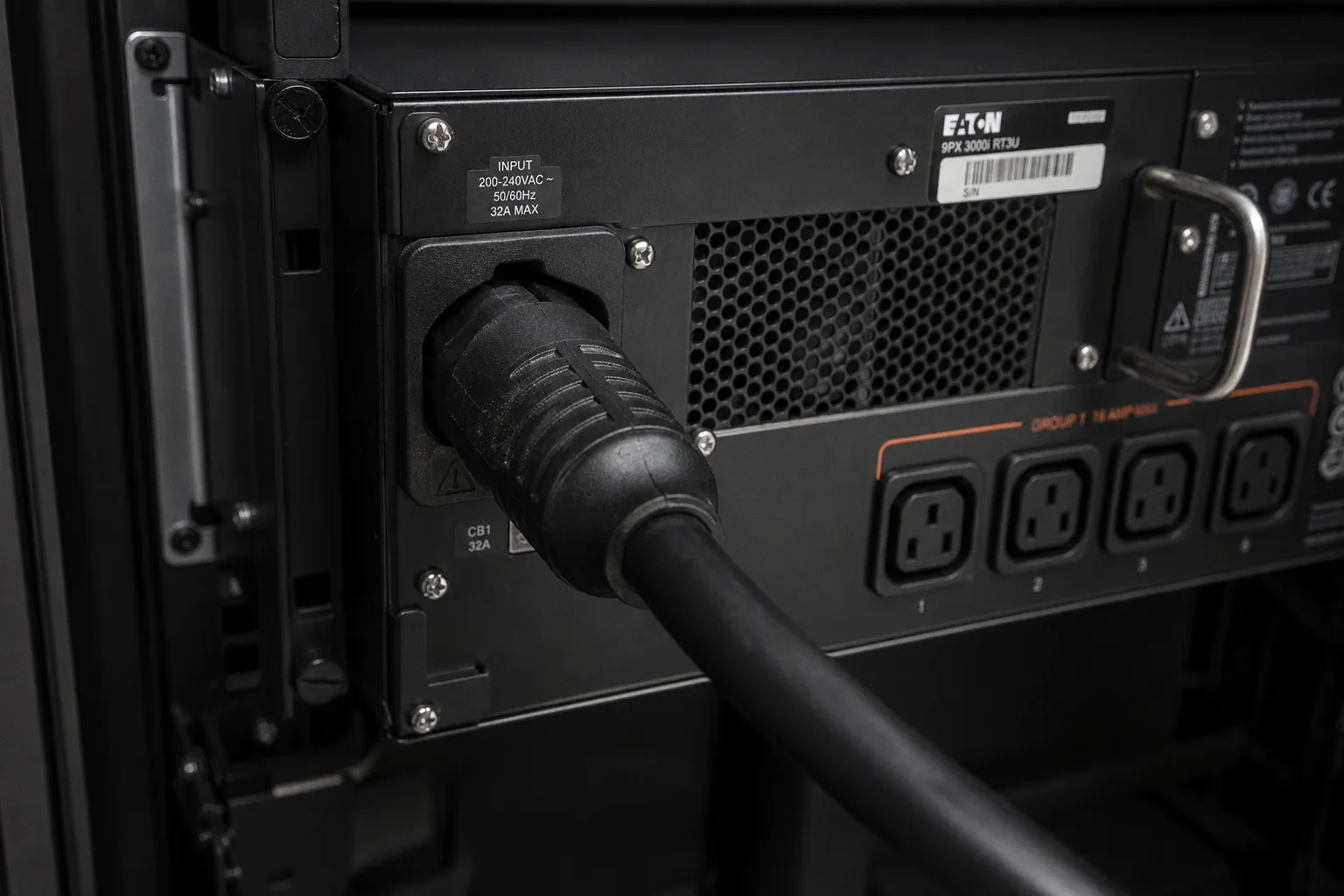

USV-Dimensionierung: In 5 Schritten zur passenden Leistung
Eine USV mit 1.500 VA liefert nicht automatisch 1.500 Watt. Wer Server-Racks gegen Stromausfall absichert, ohne Wirkleistung, Power Factor und Autonomiezeit zu berechnen, riskiert entweder Überlast…
Eine USV mit 1.500 VA liefert nicht automatisch 1.500 Watt. Wer Server-Racks gegen Stromausfall absichert, ohne Wirkleistung, Power Factor und Autonomiezeit zu berechnen, riskiert entweder Überlast im Normalbetrieb oder einen unkontrollierten Shutdown im Fehlerfall. Die IEC 62040-3 definiert für diesen Zweck drei Topologieklassen – VFD, VI und VFI – von denen für Enterprise-Serverräume ausschließlich VFI mit 0 ms Umschaltzeit zulässig ist. Welche Nennleistung die Anlage haben muss, ergibt sich aus einer Kette physikalischer und betrieblicher Parameter.
Realer Strombedarf statt Nennleistung: Die Bestandsaufnahme im Rack
Der erste Fehler in der USV-Auslegung beginnt bei der Lastermittlung: Die Nennleistung der Server-Netzteile (PSU) entspricht nicht dem realen Verbrauch. Ein Server mit redundantem 800-W-Netzteilpaar zieht im Regelbetrieb typischerweise 30 bis 60 Prozent dieses Maximalwerts – also 240 bis 480 Watt pro Gerät. Wer die Typenschilder der Netzteile addiert, dimensioniert die USV systematisch zu groß und bezahlt dafür mit schlechtem Wirkungsgrad, denn USV-Anlagen arbeiten im optimalen Bereich zwischen 50 und 80 Prozent Auslastung.
Die Bestandsaufnahme erfordert deshalb eine messtechnische Erfassung jeder einzelnen Last im Rack. Vorgehensweise:
1. Alle zu schützenden IT-Komponenten listen: Server, Top-of-Rack-Switches, NAS/SAN-Controller, Firewalls, KVM-Switches, PDUs.
2. Pro Gerät die reale Wirkleistung in Watt messen – entweder über eine geeichte PDU mit Strommessung am Einspeisepunkt oder über den IPMI/iLO/iDRAC-Sensor des Servers selbst.
3. Scheinleistung in VA über das Typenschild nur dann verwenden, wenn keine Messung möglich ist; dann den Power Factor des Geräts gegenprüfen.
4. Lasten in einer Tabelle mit folgenden Spalten dokumentieren: Gerät, Anzahl, Wirkleistung pro Einheit (W), Gesamtwirkleistung (W), Scheinleistung (VA), Anmerkung.
Wichtig: Künftige Erweiterungen, zusätzliche Switch-Ports und geplante Storage-Knoten bereits in der ersten Erfassung als Platzhalter-Zeile mit einkalkulierter Reserve eintragen – auch wenn sie erst im nächsten Quartar eingebaut werden.
Leistungsfaktor und Scheinleistung: Die physikalischen Grundlagen der USV-Auslegung
Die USV-Nennleistung wird in Voltampere (VA) angegeben, der tatsächliche Energieinhalt in Watt (W). Der Zusammenhang ist der Power Factor (PF, auch cos φ):
$$P (W) = S (VA) \times PF$$
$$S (VA) = P (W) / PF$$
Der Power Factor moderner Server mit Active-PFC-Netzteilen liegt zwischen 0,9 und 1,0. Ältere IT-Komponenten ohne aktive PFC – typisch Geräte vor 2010 oder einfache unmanaged Switches – arbeiten bei 0,6 bis 0,8. Eine USV mit 1.500 VA und angenommenem PF von 1,0 liefert demnach 1.500 W; bei einem PF von 0,7 nur noch 1.050 W. Ohne Kenntnis des tatsächlichen PF wird die Auslegung entweder zu knapp oder zu großzügig.
| Gerätetyp | Typischer Power Factor | Auswirkung auf USV-Dimensionierung |
|---|---|---|
| Aktuelle Server mit 80 PLUS Titanium Netzteil | 0,95–1,0 | PF nahe 1,0; VA ≈ W |
| Aktuelle Server mit 80 PLUS Gold Netzteil | 0,90–0,95 | Leichte VA-Reserve vorsehen |
| Ältere Server ohne Active PFC | 0,70–0,85 | PF prüfen, sonst 15–30 % zusätzliche VA |
| Unmanaged Switches / kleine NAS | 0,60–0,80 | Höchster Korrekturbedarf |
Eine USV ist nur so groß wie ihr schwächstes Glied im PF-Profil des Racks.
Die Umrechnung der gemessenen Wirkleistung in die erforderliche USV-Scheinleistung ist deshalb Pflichtschritt vor jeder Angebotsanfrage.
Wachstumspuffer und Wirkungsgrad: Warum 20 bis 30 Prozent Reserve entscheidend sind
Auf die ermittelte Gesamtwirkleistung wird ein Puffer von 20 bis 30 Prozent aufgeschlagen. Die Begründung liegt in zwei physikalischen Gegebenheiten:
- USV-Anlagen erreichen ihren maximalen Wirkungsgrad (typisch 94 bis 96 Prozent bei Online-Doppelwandlern) nur zwischen 50 und 80 Prozent Auslastung. Eine dauerhaft mit 30 Prozent Last betriebene USV verschwendet Energie und belastet die Batterien durch häufigere Zyklen.
- Bleibatterien verlieren über die Betriebsjahre Kapazität. Eine neue Batterie liefert 100 Prozent Nennkapazität; nach drei bis vier Jahren sind es je nach Temperatur und Zyklenzahl oft nur noch 80 Prozent.
Ohne Puffer landet eine Anlage nach drei Jahren genau dort, wo der Wirkungsgrad einbricht und die Autonomiezeit schrumpft. Mit 25 Prozent Reserve bleibt die USV auch bei gealterten Batterien und hinzugekommenen Lasten im optimalen Arbeitsbereich.
Rechenbeispiel:
- Gemessene Gesamtwirkleistung im Rack: 3.200 W
- Power Factor der dominierenden Lasten: 0,95
- Erforderliche Scheinleistung: 3.200 / 0,95 = 3.368 VA
- Mit 25 Prozent Puffer: 3.368 × 1,25 = 4.210 VA
- Gewählte USV-Nennleistung: 4.500 VA (oder 5.000 VA, wenn die nächste Standardgröße verfügbar ist)
Autonomiezeit und Shutdown-Strategien: Von der Überbrückung bis zum Notstromaggregat
Die Batteriekapazität bestimmt, wie lange die USV die Last ohne Netzeinspeisung halten kann. Die Anforderung hängt vom Szenario ab:
| Szenario | Empfohlene Autonomiezeit | Begründung |
|---|---|---|
| Kontrollierter Shutdown via SNMP/IPMI | 5 bis 15 Minuten | Skript-gesteuerter Herunterfahrprozess benötigt 3 bis 8 Minuten |
| Überbrückung bis Notstromaggregat startet | 10 bis 30 Minuten | Dieselaggregate brauchen 10 bis 20 Sekunden Hochlauf, USV überbrückt Restzeit und Lastspitzen |
| Reine Pufferung ohne Folgeaktion | Maximal 5 Minuten | Unnötige Batteriegröße vermeiden |
Die USV-Autonomie wird in Minuten bei Vollast und Teillast angegeben. Die Kurve verläuft nicht linear: Bei 50 Prozent Last verdoppelt sich die Überbrückungszeit ungefähr, weil die entnehmbare Kapazität der Bleibatterie bei niedrigeren Entladeströmen steigt. Wer eine 5.000-VA-USV mit 15 Minuten Autonomie bei Vollast spezifiziert, erhält bei halber Last typischerweise 30 bis 40 Minuten – ein relevantes Argument für die korrekte Pufferberechnung.
Für den automatisierten Shutdown ist eine SNMP-Karte oder Netzwerk-Management-Schnittstelle in der USV erforderlich. Diese löst bei Netzausfall ein Signal aus, das die Server über ihren BMC zum geordneten Herunterfahren bringt. Ohne diese Schnittstelle läuft der Akku leer, die Server fallen hart aus, und das Dateisystem – insbesondere Datenbanken mit Schreibvorgängen – wird beschädigt.
VFI-Klassifizierung und Rack-Integration: Anforderungen an Enterprise-Infrastrukturen
Die IEC 62040-3 unterscheidet drei USV-Topologien:
| Topologie | Kurzbezeichnung | Umschaltzeit | Eignung Enterprise-Server |
|---|---|---|---|
| Passive Standby / Offline | VFD | 4–10 ms | Nicht geeignet |
| Line-Interactive | VI | 2–4 ms | Nur für nicht-kritische Lasten |
| Online-Doppelwandler | VFI | 0 ms | Erforderlich |
Die Umschlatzeit von VFI-USVs beträgt 0 ms, weil die Last kontinuierlich über den Wechselrichter versorgt wird; die Netzeinspeisung lädt parallel die Batterien und speist den Gleichspannungszwischenkreis. Bei Netzausfall übernimmt die Batterie ohne Schaltvorgang – ein Pflichtkriterium für virtualisierte Cluster, Datenbanken und Storage-Controller, die jeden Millisekunden-Ausfall als Crash loggen.
Rack-Integration: Die USV wird im 19-Zoll-Rack nach EIA-310 montiert. Aufgrund des Batteriegewichts (Blei-VRLA-Akkus wiegen pro kWh etwa 30 bis 40 kg) gehört die USV in die unterste Position des Racks – direkt über dem Sockel oder dem Kabelmanagement-Boden. Eine 5-kVA-USV mit 15 Minuten Autonomie wiegt schnell 80 bis 120 kg; der Rackboden muss diese Punktlast tragen können. Bei modularen USV-Systemen mit austauschbaren Batteriefächern wird das Gewicht gleichmäßiger verteilt, was die Montage vereinfacht.
Weitere Integrationspunkte:
- Bypass-Leitung zur Wartung: Die USV muss einen manuellen oder automatischen Bypass besitzen, damit sie bei Defekt ohne Lastunterbrechung überbrückt werden kann.
- Redundanz: In kritischen Racks werden zwei USV-Anlagen im A/B-Betrieb oder modulare Systeme mit N+1-Konfiguration eingesetzt.
- Kühlung: Die Abwärme der USV (Wirkungsgradverluste) liegt je nach Auslastung zwischen 4 und 8 Prozent der aufgenommenen Leistung; bei einer 5-kVA-USV sind das 200 bis 400 W zusätzliche Wärmelast im Rack.
Zusammenfassung: Die fünf Parameter im Überblick
| Schritt | Parameter | Wert / Formel |
|---|---|---|
| 1 | Bestandsaufnahme | Messung pro Gerät, nicht PSU-Nennleistung addieren |
| 2 | Power Factor | 0,9–1,0 (Active PFC), sonst 0,6–0,8 |
| 3 | Puffer | +20 bis 30 % auf Gesamtwirkleistung |
| 4 | Autonomie | 5–15 Min (Shutdown), 10–30 Min (Generator) |
| 5 | Topologie | VFI nach IEC 62040-3, 0 ms Umschaltzeit |
Eine USV, die nach diesen fünf Schritten dimensioniert wird, arbeitet im optimalen Wirkungsgradbereich, überbrückt den geplanten Ausfall und führt bei längerem Netzausfall einen kontrollierten Shutdown durch. Wer eine dieser Größen ignoriert, dimensioniert entweder zu groß (schlechter Wirkungsgrad, unnötige Kosten) oder zu klein (Überlast im realen Betrieb, ungeordneter Shutdown bei Batteriealterung).
