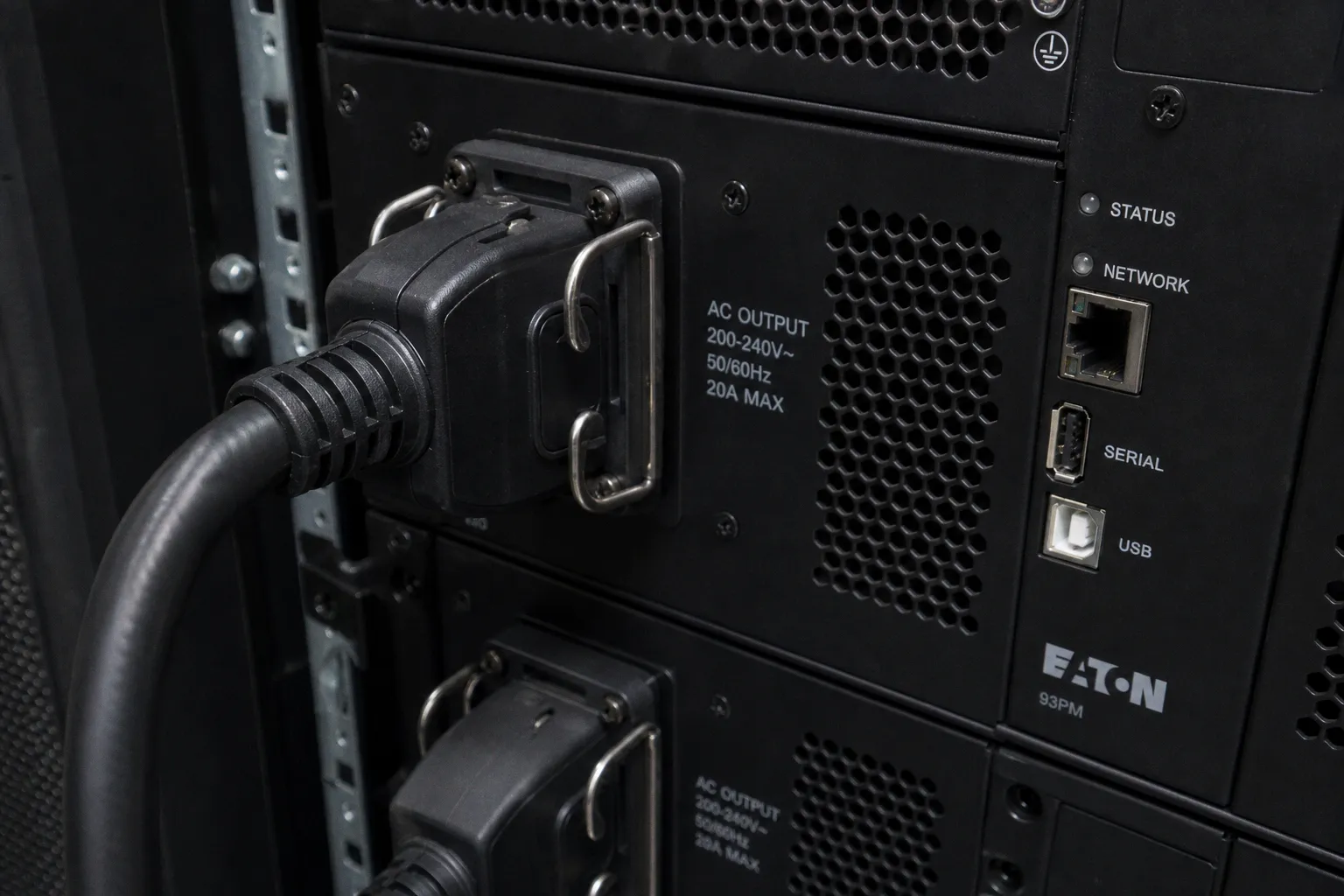

USV-Dimensionierung fürs Server-Rack in fünf Schritten

Das Ergebnis ist eine USV, deren Scheinleistung formal passt, deren Watt-Grenze aber bei einem Netzausfall überschritten wird.

Für die USV-Dimensionierung eines Server-Racks gelten drei Eingangsgrößen: maximale Wirkleistung der angeschlossenen Last, Leistungsfaktor und erforderliche Überbrückungszeit. Erst danach folgen Bauform, Redundanz und Erweiterungsbatterien. Die Reihenfolge ist technisch zwingend. Eine 3-kVA-USV ist keine belastbare Auswahl, solange ihre verfügbare Watt-Leistung, die Rack-Last und die Laufzeitkurve nicht zusammengeführt wurden.

Schritt 1: Reale Rack-Last in Watt erfassen

Die Grundlage jeder Auslegung ist die tatsächlich erwartete Leistungsaufnahme. Nicht die Summe der Netzteilaufdrucke. Nicht die theoretische Maximalleistung eines Servers. Nicht die Nennleistung eines PDU-Strangs.

Ein Server mit zwei Netzteilen zu je 1.200 W benötigt im Betrieb nicht automatisch 2.400 W. Die Netzteile definieren die maximal mögliche Aufnahme unter bestimmten Bedingungen. Die reale Wirkleistung hängt von CPU-Auslastung, Speicherausbau, Anzahl der Laufwerke, PCIe-Karten, Lüfterdrehzahl, Netzteilwirkungsgrad und Umgebungstemperatur ab.

Für ein bestehendes Rack liefern Messungen am zuverlässigsten verwertbare Werte. Geeignet sind:

• gemessene Werte einer intelligenten Rack-PDU mit Wirkleistungsanzeige in Watt;
• Messdaten aus einer überwachten Stromverteilung pro Phase oder Einspeisung;
• Lastwerte aus dem USV-Management, sofern die bestehende USV korrekt dimensioniert und nicht bereits überlastet ist;
• ein Leistungsmessgerät für einzelne Systeme, etwa bei der Vorabprüfung eines neuen Hosts oder Storage-Systems.

Bei einer Neuplanung ohne Messwerte ist eine Lasttabelle erforderlich. Sie basiert auf Herstellerdaten, der geplanten Hardwarekonfiguration und realistischen Auslastungsannahmen. Dabei werden nicht nur Server berücksichtigt. Zum geschützten Stromkreis gehören oft auch Switches, Router, Firewalls, Storage-Shelves, KVM-Systeme, Management-Appliances und gegebenenfalls Medienkonverter.

Eine belastbare Tabelle trennt Dauerlast, erwartete Spitzenlast und Geräte ohne USV-Pflicht. Ein Monitor im Serverschrank oder eine temporäre Service-Steckdose müssen nicht zwingend aus der USV versorgt werden. Ein Top-of-Rack-Switch dagegen kann den gesamten Cluster vom Netzwerk trennen und gehört damit in die kritische Lastbilanz.

Die Messung darf nicht nur einen ruhigen Durchschnittsbetrieb abbilden. Bei Storage-Systemen können Rebuilds, Deduplizierung oder gleichzeitige I/O-Spitzen die Leistungsaufnahme anheben. Bei Compute-Knoten sind Boot-Vorgänge, Firmware-Updates, hohe CPU-Last und GPU-Last typische Lastwechsel. Auch Lüfter reagieren auf thermische Bedingungen. Der relevante Wert ist daher die plausible Spitzenlast des Racks, nicht der niedrigste Nachtwert.

Eine USV wird auf die maximale erwartete Wirkleistung dimensioniert. Typenschildwerte sind keine Lastmessung.

Schritt 2: Watt, VA und Leistungsfaktor getrennt bewerten

Watt und VA beschreiben unterschiedliche Größen. Watt ist die Wirkleistung. Sie steht für die Leistung, die die angeschlossenen Geräte tatsächlich aufnehmen und umsetzen. VA ist die Scheinleistung. Sie ergibt sich aus Spannung und Strom und wird durch den Leistungsfaktor der Last beeinflusst.

Die Grundformel lautet:

VA = Watt ÷ Leistungsfaktor

Ein System mit 525 W Wirkleistung und einem Leistungsfaktor von 0,7 benötigt rechnerisch 750 VA Scheinleistung:

525 W ÷ 0,7 = 750 VA

Diese Rechnung allein dimensioniert noch keine USV. Sie zeigt nur, warum Watt und VA nicht austauschbar sind. Moderne Servernetzteile arbeiten typischerweise mit aktiver Leistungsfaktorkorrektur. Die angeschlossene Last kann daher einen hohen Leistungsfaktor aufweisen. Entscheidend bleiben trotzdem immer beide Leistungsgrenzen der USV.

Eine USV trägt zwei Nennwerte, beispielsweise 3.000 VA und 2.700 W. Die Anlage darf weder die VA-Grenze noch die Watt-Grenze überschreiten. Eine Auswahl ausschließlich nach „3 kVA“ ignoriert den zweiten Grenzwert. Das ist bei gemischten IT-Lasten mit unterschiedlichen Leistungsfaktoren und bei hoher Rack-Dichte ein vermeidbarer Planungsfehler.

Die Prüfung erfolgt in dieser Reihenfolge:

1. Die maximale Gesamtlast des Racks in Watt addieren.

2. Den Leistungsfaktor der Last ermitteln oder konservativ ansetzen, wenn keine Messwerte vorliegen.

3. Die erforderliche Scheinleistung in VA berechnen.

4. Eine USV auswählen, deren Watt- und VA-Nennwerte jeweils oberhalb der geplanten Last liegen.

5. Die Reserve erst nach dieser Doppelprüfung aufschlagen.

Ein Beispiel: Das Rack benötigt in der erwarteten Spitzenlast 1.800 W. Die angeschlossenen Verbraucher haben einen Leistungsfaktor von 0,9. Daraus ergeben sich 2.000 VA.

1.800 W ÷ 0,9 = 2.000 VA

Eine USV mit 2.000 VA kann dennoch ungeeignet sein, wenn ihre verfügbare Wirkleistung nur 1.800 W beträgt. Dann existiert keine Reserve. Die Anlage arbeitet bereits an der Leistungsgrenze. Für einen produktiven Server-Schrank ist das keine tragfähige Auslegung.

Schritt 3: Reserve auf die reale Wachstumslast berechnen

Die USV darf nicht dauerhaft bei 95 oder 100 Prozent arbeiten. Hohe Auslastung reduziert den Spielraum für Lastspitzen, erschwert Erweiterungen und verkürzt bei batteriegestütztem Betrieb die verfügbare Zeit drastisch. Zudem steigt die thermische Verlustleistung innerhalb der USV.

Herstellerleitfäden nennen je nach Auslegung eine Leistungsreserve von etwa 20 bis 30 Prozent. Als einfache Planungsgröße gilt mindestens der Faktor 1,2 auf die erforderliche Gesamtlast. Diese Reserve ist kein Normwert und keine pauschale Garantie. Sie ist ein technisch sinnvoller Mindestabstand zwischen geplanter Rack-Last und USV-Nennleistung.

Bei 1.800 W geplanter Spitzenlast ergibt sich mit Faktor 1,2:

1.800 W × 1,2 = 2.160 W

Die USV sollte damit mindestens 2.160 W Ausgangsleistung bereitstellen. Ist zugleich eine Scheinleistung von 2.000 VA ermittelt, muss auch der VA-Wert mit Reserve gewählt werden. Bei einer Zielauslastung von 75 Prozent kann die Rechnung so aussehen:

750 VA ÷ 0,75 = 1.000 VA

Das Eaton-Beispiel zeigt das Prinzip: Die notwendige VA-Last wird nicht bis zur Nennleistung ausgereizt. Für ein Rack wird die Rechnung mit dessen Gesamtwerten durchgeführt, nicht mit einem einzelnen Server.

Die Reserve erfüllt drei Funktionen:

• Sie nimmt kurze Lastspitzen auf, ohne die USV in Überlast zu treiben.
• Sie lässt Raum für zusätzlichen Speicher, einen weiteren Host oder ein Netzwerkmigrationsprojekt.
• Sie hält die Auslastung in einem Bereich, in dem Laufzeitprognosen und thermische Bedingungen berechenbar bleiben.

Wachstum muss dabei konkret sein. „Für später größer kaufen“ ist keine Dimensionierung. Ein zusätzlicher Server kann 200 W oder mehrere Kilowatt hinzufügen. Ein Storage-Shelf verändert nicht nur die Wirkleistung, sondern auch das Anlauf- und Kühlprofil. Für eine belastbare Kapazitätsberechnung wird die Erweiterung als definierte Watt-Last angesetzt und zur bestehenden Spitzenlast addiert.

Reserve ist keine unbestimmte Sicherheitsmarge. Sie ist eingeplante Watt- und VA-Kapazität für Spitzenlast, Alterung und Ausbau.

Schritt 4: Überbrückungszeit anhand der Laufzeitkurve festlegen

Die USV-Kapazität wird häufig mit einer Laufzeit verwechselt. Beides ist getrennt zu planen. Eine 3-kVA-USV liefert nicht automatisch eine bestimmte Anzahl von Minuten. Bei höherer Last sinkt die Überbrückungszeit. Maßgeblich sind das konkrete USV-Modell, die Batteriekonfiguration und die Last in Watt.

Die erste technische Entscheidung lautet daher: Was soll während eines Netzausfalls passieren?

In kleineren Serverräumen genügt oft Zeit für einen geordneten Shutdown. Dann müssen Hypervisoren, Storage und Management-Systeme in einer definierten Reihenfolge herunterfahren. Die USV überbrückt den Netzausfall nicht bis zur Wiederkehr der Versorgung, sondern nur bis zum kontrollierten Ende der Workloads.

In anderen Umgebungen versorgt die USV die IT-Last bis zum Start einer Netzersatzanlage. Dann ist die Soll-Laufzeit aus Startzeit, Umschaltzeit und Sicherheitszuschlag abzuleiten. In Hochverfügbarkeitsarchitekturen kann die USV zusätzlich Spannungseinbrüche, Frequenzabweichungen und Umschaltvorgänge vom kritischen IT-Pfad entkoppeln.

Die Laufzeitprüfung erfolgt stets gegen die Herstellerkurve des ausgewählten Modells. Die Kurve muss zur tatsächlichen Last passen. Eine Angabe wie „zehn Minuten Laufzeit“ ist ohne Lastwert technisch wertlos.

Für die Auswahl werden diese Daten benötigt:

• geplante Last am USV-Ausgang in Watt;
• gewünschte Autonomiezeit;
• interne Batteriekapazität der USV;
• Zahl und Typ kompatibler externer Batteriemodule;
• Entladekurve des konkreten Systems bei der geplanten Last;
• Verhalten der Last beim automatischen Shutdown.

Ein häufiger Fehler betrifft die Shutdown-Reihenfolge. Wenn ein Storage-System vor den Hypervisoren abschaltet, können virtuelle Maschinen ihre Datenträger verlieren. Wenn die Management-Appliance zu früh stromlos wird, endet die geordnete Abschaltung in einem manuellen Eingriff. Die USV-Laufzeit muss deshalb nicht nur die gesamte Rack-Last tragen, sondern auch die Abschaltlogik zeitlich abdecken.

Die thermische Umgebung beeinflusst die Batterielebensdauer. Hohe Temperaturen im Rack oder in einem schlecht belüfteten USV-Fach erhöhen die Alterung der Energiespeicher. Die USV sollte daher nicht als passives Gerät betrachtet werden. Sie erzeugt selbst Verlustleistung, benötigt Luftführung und belegt Rack-Höhe.

Schritt 5: Topologie, Bauform und Redundanz an die Infrastruktur koppeln

Für Server und Netzwerkhardware ist ein reiner Sinusausgang die passende Ausgangsbasis. Aktive PFC-Netzteile und empfindliche IT-Komponenten profitieren von einer sauberen Ausgangsspannung. Die Auswahl der USV-Topologie hängt anschließend von der Kritikalität der Last und der Qualität der Versorgung ab.

Line-Interactive-USV können für weniger kritische Computer- und Netzwerklasten geeignet sein. Sie regeln bestimmte Spannungsabweichungen und schalten bei einem Netzausfall auf Batteriebetrieb um. Für zentrale Server-Racks, Storage-Umgebungen und kritische Infrastruktur ist eine Online-USV mit Doppelwandler-Technologie die robustere Architektur. Sie versorgt die Last kontinuierlich über den Wechselrichter. Netzschwankungen werden vom Ausgangspfad entkoppelt.

Die Bauform ist Teil der elektrischen Planung. Rack-USV benötigen je nach Modell typischerweise zwischen 1 und 12 Höheneinheiten. Eine Unterbrechungsfreie Stromversorgung im Rack konkurriert damit direkt mit Servern, Switches und Kabelführung um Einbauplatz. Bei einer kompakten 1U- oder 2U-USV ist die interne Batteriekapazität begrenzt. Längere Laufzeiten erfordern oft zusätzliche Batteriemodule. Diese belegen wiederum Höheneinheiten und erhöhen das Gewicht im unteren Rack-Bereich.

Die physische Planung umfasst daher mehr als freie HE:

• Tragfähigkeit der Rack-Schienen und des Schranks;
• Einbauposition mit Blick auf Schwerpunkt und Wartungszugang;
• Luftstrom von Front zu Heck oder modellabhängige Abweichungen;
• Freiraum für Batteriewechsel und Service;
• getrennte Kabelführung für Einspeisung und Ausgang;
• Anzahl, Typ und Position der Ausgangsanschlüsse;
• Verteilung der Last auf vorhandene Phasen und Strompfade.

Bei redundanten Servernetzteilen ist die Stromarchitektur entscheidend. Zwei Netzteile pro Server erzeugen nur dann einen echten Verfügbarkeitsgewinn, wenn sie über getrennte PDUs und getrennte, unabhängige Versorgungswege geführt werden. Beide Netzteile eines Servers an dieselbe USV oder dieselbe PDU anzuschließen, schützt nicht gegen deren Ausfall.

N+1 beschreibt eine Leistungsreserve auf Modul- oder USV-Ebene. Ein Beispiel: Drei Module mit jeweils 50 kW decken 150 kW Last ab. Ein viertes 50-kW-Modul ergänzt die Architektur als Redundanz. Fällt ein Modul aus, bleibt die Nennkapazität erhalten. Das ist kein vollständiges Ende-zu-Ende-Redundanzkonzept. Einspeisung, Bypass, PDU, Kabelwege und die Netzteilzuordnung der Server bleiben eigenständige Fehlerdomänen.

Auch die ein- oder dreiphasige Auslegung lässt sich nicht aus der Rack-Wattleistung allein ableiten. Anschlussleistung, vorhandene Elektroinfrastruktur, Phasenverteilung, Steckverbinder, Absicherung und Erweiterungsplanung müssen durch eine qualifizierte Elektrofachplanung geprüft werden. Die Norm IEC 62040-3:2021 definiert Leistungs- und Prüfanforderungen für elektronische USV-Systeme. Sie ersetzt keine standortspezifische Auslegung.

Typische Fehlplanungen in Server-Racks

Die meisten Fehler lassen sich auf wenige Muster reduzieren. Sie entstehen nicht durch fehlende Produktdaten, sondern durch falsche Reihenfolge bei der Auswahl.

Nennleistung der Netzteile addieren. Das führt häufig zu einer überdimensionierten Anlage, ohne die reale Last oder die benötigte Laufzeit präzise abzubilden. Messwerte sind belastbarer.

Nur die VA-Zahl vergleichen. Eine USV kann bei VA ausreichend groß erscheinen und an der Watt-Grenze dennoch überlastet sein. Beide Werte sind Pflichtparameter.

Batterielaufzeit aus der Batteriekapazität schätzen. Die reale Laufzeit folgt der Entladekurve des konkreten Modells bei der konkreten Last. Allgemeine Minutenangaben reichen nicht aus.

Die USV bis zur Nennlast betreiben. Das eliminiert Leistungsreserve und verkürzt die Überbrückungszeit unter Last. Der Ausbau des Racks wird damit zum Austauschprojekt.

Redundante Netzteile an einen einzigen Strompfad anschließen. Die Serverhardware ist dann zwar redundant ausgeführt, die Stromversorgung aber nicht.

Rack-Höhe und Gewicht nachträglich behandeln. Zusätzliche Batteriemodule können den mechanischen und thermischen Aufbau des Schranks verändern. Die USV gehört in den Rack-Plan, nicht in die Restfläche.

Dimensionierungsergebnis dokumentieren

Eine Auswahl ist erst abgeschlossen, wenn die Berechnung dokumentiert ist. Das vereinfacht spätere Erweiterungen, Batterietausch, Kapazitätsprüfungen und die Bewertung von Störfällen. Die folgende Tabelle bildet die minimalen technischen Eckdaten ab.

Die USV-Größe für den Serverraum entsteht nicht aus einer Produktkategorie und nicht aus einer einzelnen VA-Zahl. Sie entsteht aus gemessenen Watt, berechneten VA, definierter Reserve und einer verifizierten Laufzeitkurve. Wenn diese vier Werte zusammenpassen, wird aus einer USV ein belastbarer Teil der Infrastruktur statt eines Geräts, das erst im Netzausfall auffällt.
