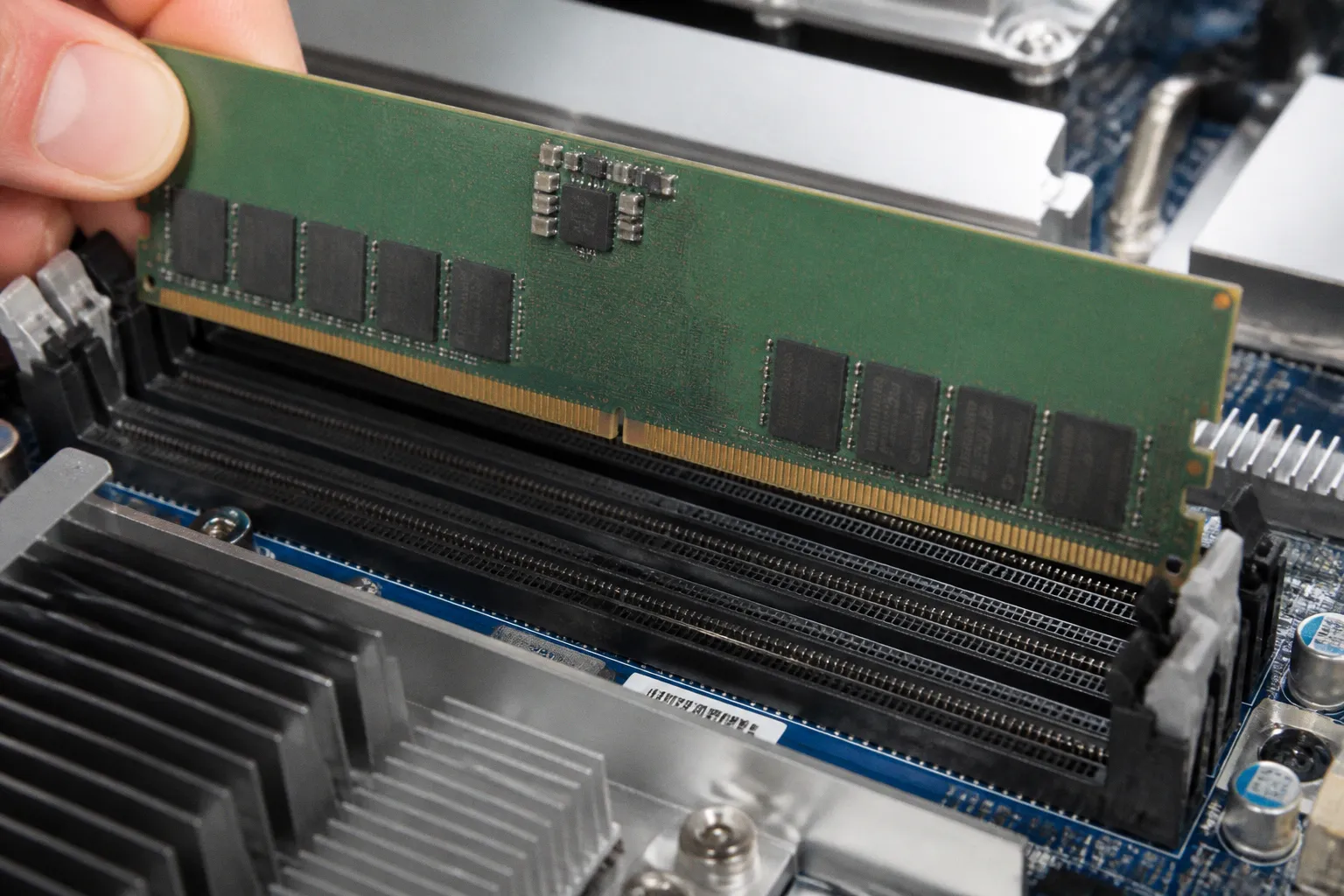

DDR5-Memory-Training: Fehler beim Server-Boot beheben

Im Rechenzentrum wirkt das schnell wie ein Defekt. Tatsächlich kann dahinter das DDR5-Memory-Training stehen – eine Kalibrierungsroutine, die vor dem eigentlichen Start des Betriebssystems die elektrische Kommunikation zwischen Speichercontroller und DIMMs einrichtet.

Beim Power-On Self-Test (POST) ermittelt die Firmware gemeinsam mit dem im Prozessor integrierten Speichercontroller unter anderem passende Timings, Signallaufzeiten und Betriebsparameter. Die Werte müssen zur konkreten Plattform, zur Bestückung und zur jeweiligen Steckplatzbelegung passen. Erst wenn die Kommunikation zwischen Speichercontroller und Modulen stabil genug ist, setzt die Firmware den Bootvorgang fort.

Die Dauer dieses Vorgangs lässt sich nicht pauschal angeben. In einer schlanken Konfiguration kann das Training vergleichsweise schnell abgeschlossen sein. Bei vielen belegten Speicherkanälen, hoher Gesamtkapazität oder nach einer Änderung der Bestückung kann der erste Start dagegen deutlich länger dauern. Gerade bei Servern mit umfangreicher RAM-Ausstattung sind Wartezeiten im Minutenbereich nicht ungewöhnlich. Entscheidend ist deshalb nicht allein die absolute Dauer, sondern die Frage, ob sie zur Plattform und zur konkreten Änderung passt.

Für den Betrieb ist diese Unterscheidung wichtig: Ein längerer erster Boot nach dem Einsetzen neuer DIMMs kann erwartbar sein. Eine Endlosschleife, ein wiederholter Neustart oder ein Training, das auch nach mehreren Versuchen nicht abgeschlossen wird, deutet dagegen auf ein Konfigurations-, Firmware- oder Hardwareproblem hin.

Memory-Training ist zunächst kein Defekt, sondern eine Startphase der Plattform. Problematisch wird es dort, wo die Kalibrierung nicht abgeschlossen werden kann oder nach jedem Neustart vollständig von vorn beginnt.

Mechanik des DDR5-Memory-Trainings: Warum Server beim Start pausieren

DDR5 arbeitet mit höheren Datenraten und einer komplexeren Stromversorgung als frühere Speichergenerationen. Dadurch muss die Plattform die Signalqualität für die konkrete Kombination aus Prozessor, Mainboard, Firmware und DIMMs ermitteln. Jeder Speicherkanal hat eigene elektrische Eigenschaften. Auch die Anzahl der Module, ihre Organisation und die belegten Steckplätze beeinflussen das Ergebnis.

Das Training betrifft nicht nur den Speicher selbst. Die Firmware muss die Kommunikation über mehrere Ebenen hinweg koordinieren:

• Der Speichercontroller in der CPU muss die Signale der einzelnen Kanäle korrekt auswerten.
• Die Firmware legt Parameter für Timing und Signallaufzeiten fest.
• Die DIMMs stellen über ihre Speicherinformationen technische Daten zur Verfügung.
• Die Stromversorgung des Moduls muss innerhalb der vorgesehenen Grenzen arbeiten.
• Die Topologie des Mainboards und die Belegung der Steckplätze wirken sich auf die Signalwege aus.

Bei DDR5 sind dabei insbesondere zwei Bauteile auf dem DIMM auseinanderzuhalten. Das SPD-EEPROM speichert die Serial-Presence-Detect-Daten des Moduls, also Informationen über Eigenschaften und unterstützte Speicherparameter. Der PMIC, der Power-Management-IC, übernimmt dagegen Aufgaben der Spannungswandlung und Spannungsversorgung direkt auf dem Modul. Der PMIC ist kein EEPROM und ersetzt die SPD-Komponente nicht. Beide Bauteile können die Inbetriebnahme beeinflussen, erfüllen aber unterschiedliche Funktionen.

Das BIOS beziehungsweise UEFI liest zunächst die hinterlegten Moduldaten ein und versucht anschließend, eine für die Plattform geeignete Konfiguration herzustellen. Bei einem Server mit ECC-RDIMMs oder LRDIMMs kommen zusätzlich die Vorgaben des jeweiligen Systems und der Prozessorplattform hinzu. Ein Modul kann deshalb elektrisch und formal als DDR5-Speicher passend erscheinen, ohne in jeder Bestückungskombination tatsächlich freigegeben zu sein.

Warum der erste Start länger dauert als die folgenden

Nach einer Änderung an der Speicherbestückung verwirft die Firmware je nach Plattform vorhandene Trainingsdaten oder bewertet sie als nicht mehr gültig. Das betrifft beispielsweise:

• die Installation zusätzlicher DIMMs,
• den Wechsel eines Moduls in einen anderen Steckplatz,
• den Austausch eines Prozessors,
• ein BIOS- oder UEFI-Update,
• eine Änderung von Speicherprofilen oder Leistungsparametern,
• das Zurücksetzen der Firmware,
• eine Änderung der Anzahl belegter Speicherkanäle.

Dann führt die Plattform die Kalibrierung erneut durch. Ein anschließender Neustart kann ebenfalls Teil dieses Ablaufs sein. Bleibt der Server danach dauerhaft in derselben Phase hängen, sollte man nicht einfach wiederholt die Stromversorgung unterbrechen. Mehrere erzwungene Abbrüche erschweren die Diagnose und können zusätzlich dazu führen, dass die Firmware ihre bisher gespeicherten Trainingszustände verwirft.

Für die Bewertung braucht es zunächst einen Referenzpunkt: Wie lange dauert ein Boot mit der vom Hersteller freigegebenen Standardbestückung? Wie verhält sich das System nach einem vollständigen Ausschalten im Vergleich zu einem Neustart? Wird die Trainingsdauer nach einem erfolgreichen Durchlauf bei späteren Starts kürzer oder beginnt sie jedes Mal von vorn? Diese Beobachtungen sind oft aussagekräftiger als eine einzelne Zeitmessung.

Ursachenanalyse bei Boot-Verzögerungen und hängenden Systemen

Wenn der Server nicht weiterbootet, muss die Diagnose mehrere Ebenen berücksichtigen. Ein defektes DIMM ist nur eine Möglichkeit. Häufiger liegt die Ursache in der Kombination aus Firmwarestand, Bestückung, Steckplatzreihenfolge und einem nicht unterstützten Betriebsparameter.

Der erste sinnvolle Schritt ist eine Minimalbestückung. Dabei werden nicht wahllos Module entfernt, sondern die Konfiguration wird auf eine vom Hersteller vorgesehene Grundvariante reduziert. Bei einem Mehrsockelsystem kann das bedeuten, zunächst pro Speicherkanal nur das vorgesehene Modul zu verwenden oder einzelne CPU-Sockel getrennt zu prüfen. Welche Minimalbestückung zulässig ist, hängt von der Plattform ab und sollte aus dem Servicehandbuch oder der Herstellerdokumentation stammen.

Startet der Server in der Minimalbestückung, ist das ein wichtiger Hinweis, aber noch kein Beweis für ein defektes DIMM. Die Ursache kann ebenso in einer ungünstigen Kombination, einer falschen Kanalbelegung oder einer Überschreitung der Plattformgrenzen liegen. Danach wird schrittweise erweitert: jeweils eine Änderung, ein Bootvorgang und eine dokumentierte Beobachtung. Werden mehrere Module gleichzeitig eingesetzt, ist später kaum noch nachvollziehbar, welcher Schritt den Fehler ausgelöst hat.

Modulwechsel und Bestückung nicht vermischen

Besonders fehleranfällig ist das Mischen von Modulen, die zwar dieselbe nominelle Geschwindigkeit und Kapazität besitzen, intern aber unterschiedlich aufgebaut sind. Unterschiede bei Rank, Organisation, Speicherchips, SPD-Daten oder PMIC-Verhalten können dazu führen, dass eine Kombination anders trainiert als ein einzelnes Modul. In Enterprise-Systemen ist deshalb die exakte Artikelnummer wichtiger als die grobe Bezeichnung „DDR5 ECC RDIMM“.

Auch unterschiedliche Lieferlose sollte man nicht ohne Prüfung in einer großen Welle vermischen. Das bedeutet nicht, dass jedes abweichende Los automatisch inkompatibel ist. Es erhöht aber den Aufwand für die Fehlersuche. Für standardisierte Serverkonfigurationen ist eine möglichst homogene Bestückung der praktikablere Weg.

XMP- oder EXPO-Profile gehören in der Regel nicht in einen Enterprise-Server, sofern der Plattformhersteller sie nicht ausdrücklich unterstützt und für den vorgesehenen Einsatz freigibt. Solche Profile sind auf andere Zielsetzungen ausgelegt als die konservativen Standardparameter einer Serverplattform. Für die Fehlersuche sollte die Firmware zunächst mit den vorgesehenen JEDEC- und Herstellerwerten betrieben werden. Erst wenn die Basis stabil läuft, lassen sich weitere Einstellungen isoliert bewerten.

Was die Firmware-Meldungen verraten

Nicht jeder Trainingsfehler wird als verständliche Fehlermeldung ausgegeben. Manche Systeme zeigen nur einen Code auf dem Diagnose-Display, andere protokollieren den Fehler im BMC-Eventlog oder über Status-LEDs. Diese Informationen sollten vor einem Teiletausch gesichert werden. Relevant sind unter anderem:

• der genaue Zeitpunkt, an dem der Bootvorgang stehen bleibt,
• die Anzahl der automatischen Neustarts,
• erkannte und nicht erkannte DIMMs,
• Fehlercodes des Mainboards oder Baseboard Management Controllers,
• der aktuelle BIOS- und BMC-Stand,
• Änderungen an Speicherbestückung oder Prozessoren,
• der Unterschied zwischen Kaltstart, Warmstart und einem Start nach dem Zurücksetzen der Firmware.

Ein Server, der nach jedem erfolgreichen Training normal arbeitet, aber beim nächsten Kaltstart wieder lange kalibriert, verhält sich anders als ein System, das schon während des Trainings abstürzt. Diese beiden Fälle sollten im Ticket und bei einer möglichen RMA getrennt beschrieben werden.

Optimierung durch Memory Context Restore und Power Down Mode

Die naheliegendste Stellschraube für kürzere Folge-Boots ist „Memory Context Restore“ (MCR). Je nach Hersteller kann die Funktion anders heißen, etwa „Memory Fast Boot“ oder „MCR Fast Boot“. Das Prinzip ist ähnlich: Die Firmware versucht, einen zuvor erfolgreich ermittelten Speicherzustand wiederzuverwenden, statt bei jedem Start die vollständige Kalibrierung erneut durchzuführen.

MCR kann die Bootzeit deutlich verkürzen, vor allem bei Systemen mit vielen DIMMs. Wie groß der Effekt ausfällt, hängt jedoch von der Plattform, dem Firmwarestand, der Bestückung und dem Startzustand ab. Nach Änderungen an der Konfiguration, nach einem Firmware-Update oder bei erkannten Inkonsistenzen kann die Firmware trotzdem ein vollständiges Training erzwingen. Die Funktion ist deshalb keine Garantie für eine konstante Startdauer.

In manchen BIOS-Versionen steht MCR in Zusammenhang mit einer Option wie „Power Down Enable“ oder „Power Down Mode“. Diese Einstellung beschreibt einen Energiesparzustand des Speichers im laufenden Betrieb. Sie ist nicht einfach eine technische Voraussetzung, die auf jeder Plattform zwingend gemeinsam mit MCR aktiviert werden muss. Ob beide Optionen kombiniert werden sollen, welche Abhängigkeiten bestehen und welche Betriebszustände unterstützt werden, entscheidet die Implementierung des jeweiligen BIOS.

Die pauschale Annahme, Power Down führe beim Aufwachen zu bestimmten „Signaturabweichungen“, greift zu kurz. Ein modernes DDR5-System muss beim Wechsel in und aus Energiesparzuständen verschiedene Timing-, Spannungs- und Zustandsvorgaben einhalten. Ob daraus ein Stabilitätsproblem entsteht, lässt sich nicht allgemein aus der Option ableiten. Entscheidend sind die Herstellerfreigabe, der Firmwarestand und das Verhalten der konkreten Konfiguration.

Wer MCR oder Power Down verändert, sollte deshalb kontrolliert vorgehen:

1. Ausgangszustand dokumentieren: BIOS-Version, BMC-Version, DIMM-Bestückung und bisherige Bootdauer festhalten.

2. Nur eine Einstellung ändern: MCR und Power Down nicht gleichzeitig mit weiteren Timing-, Spannungs- oder Profiländerungen aktivieren.

3. Kalt- und Warmstarts vergleichen: Ein schneller Neustart sagt wenig über das Verhalten nach einer vollständigen Abschaltung aus.

4. Systemereignisse prüfen: WHEA-Fehler, Machine-Check-Meldungen, ECC-Korrekturen und BMC-Einträge können auf Instabilitäten hinweisen.

5. Unter realistischen Lasten testen: Ein kurzer erfolgreicher Boot reicht nicht als Stabilitätsnachweis. Speicherlast, Neustarts und längere Betriebsphasen gehören in die Validierung.

6. Rückfalloption vorsehen: Die vorherige Konfiguration muss sich reproduzierbar wiederherstellen lassen, falls die Plattform mit dem neuen Zustand nicht zuverlässig arbeitet.

Memory Context Restore kann Folge-Boots beschleunigen. Es ersetzt aber weder eine freigegebene Bestückung noch die Validierung nach Änderungen an Firmware oder Hardware.

Für den Einkauf ist MCR daher ein sinnvolles Merkmal in einer technischen Anfrage, aber kein isoliertes Versprechen. Gefragt werden sollte nicht nur, ob die Funktion im BIOS vorhanden ist. Interessanter sind die unterstützten Betriebszustände, die Voraussetzungen für die Wiederverwendung des Speicherzustands und das Verhalten nach einer Erweiterung oder einem Firmware-Update. Bei Servern mit hoher RAM-Kapazität kann eine sauber implementierte Wiederverwendung der Trainingsdaten einen praktischen Unterschied machen. Ob dieser Unterschied im konkreten Projekt relevant ist, muss mit einer Referenzkonfiguration geprüft werden.

Firmware-Strategien und Hardware-Validierung bei Speicherproblemen

Ein BIOS- oder UEFI-Update kann Trainingsprobleme beheben, wenn die Firmware Fehler bei der Initialisierung, bei bestimmten DIMM-Kombinationen oder bei der Wiederverwendung von Trainingsdaten enthält. Es ist aber kein universelles Reparaturwerkzeug. Eine nicht freigegebene Modulvariante, eine falsche Steckplatzbelegung oder ein mechanisches Kontaktproblem wird durch ein Update nicht automatisch zu einer unterstützten Konfiguration.

Vor dem Update sollten die derzeitigen Versionen und Einstellungen gesichert werden. Dazu gehören neben dem BIOS auch BMC- und gegebenenfalls CPLD- oder Firmwarestände, weil die Speicherinitialisierung in modernen Servern nicht immer allein vom BIOS abhängt. Ebenso wichtig ist die Dokumentation der aktuellen Bestückung. Nach dem Update muss klar sein, ob sich tatsächlich nur die Firmware geändert hat oder ob zugleich Einstellungen zurückgesetzt und Speicherprofile neu gesetzt wurden.

Für die Hardwarevalidierung hat sich ein gestuftes Vorgehen bewährt:

1. Freigabeliste prüfen: Die Qualified Vendors List beziehungsweise die Kompatibilitätsliste des Server- oder Mainboardherstellers sollte die exakte Artikelnummer abdecken. Die allgemeine Bezeichnung des Speichers reicht nicht aus.

2. Referenzsystem aufbauen: Eine kleine Anzahl von Servern wird mit den vorgesehenen Modulen, Prozessoren und Firmwareständen aufgebaut. Dabei werden Kaltstarts, Neustarts und Wiederanläufe nach einem Stromverlust getrennt betrachtet.

3. Bestückungsänderungen isolieren: Zusätzliche DIMMs, ein CPU-Wechsel oder ein Firmware-Update werden nicht in denselben Testschritt gelegt.

4. Fehlerbilder protokollieren: Trainingsdauer, erkannte Kapazität, Fehlercodes und BMC-Ereignisse gehören in das Abnahmeprotokoll.

5. Belastungstest anschließen: Erst nach einem erfolgreichen Boot wird geprüft, ob der Speicher unter Last stabil bleibt und ob korrigierbare Fehler oder andere Warnungen auftreten.

6. Konfiguration einfrieren: Für die Serienbestückung werden Artikelnummern, Steckplatzschema und Firmwarestände verbindlich festgelegt.

Die Trainingsdauer kann dabei als Frühindikator dienen, sollte aber nicht als alleiniger Qualitätswert behandelt werden. Ein längerer Boot ist nicht automatisch ein Beweis für schlechte Ware. Umgekehrt kann ein schneller Start eine instabile Konfiguration nicht ausschließen. Aussagekräftig wird die Zeitmessung erst im Vergleich mit derselben Plattform, derselben Firmware und derselben Bestückungslogik.

Bei Mehrsockelsystemen mit sehr hoher Speicherkapazität ist besondere Vorsicht angebracht. Die Firmware kann die Initialisierung abhängig von der Plattform parallel oder in mehreren aufeinanderfolgenden Phasen durchführen. Deshalb sind Angaben aus einem kleineren Testsystem nicht ohne Weiteres auf einen Server mit mehreren CPUs und deutlich mehr DIMMs übertragbar. Für größere Rollouts sollte der Hersteller oder Distributor eine Referenzkonfiguration bestätigen und die erwarteten Betriebszustände dokumentieren.

Wann ein Modultausch sinnvoll ist

Ein Modultausch ist dann naheliegend, wenn ein Fehler einem bestimmten DIMM oder einem bestimmten Kanal zuverlässig folgt. Dafür muss die Komponente kontrolliert in eine bekannte funktionierende Konfiguration eingesetzt werden. Wandert der Fehler mit dem Modul, verdichtet sich der Verdacht auf das DIMM. Bleibt er am Steckplatz oder am Speicherkanal, kommen Mainboard, CPU-Sockel, Kontaktierung oder Firmware als Ursachen infrage.

Diese Art des Kreuztests ist aufwendiger als ein pauschaler Austausch, liefert aber eine bessere Grundlage für Garantie- und Lieferantenfälle. Gerade bei größeren Beschaffungen sollte dokumentiert werden, welche Module in welcher Position getestet wurden. So lässt sich vermeiden, dass funktionierende Komponenten zusammen mit einer fehlerhaften Kombination zurückgesendet werden.

Best Practices für die Speicherbestückung in Enterprise-Umgebungen

Die zuverlässigste Optimierung beginnt vor der Bestellung. Eine Plattform, deren Bestückung von Anfang an nach dem dokumentierten Kanal- und Steckplatzschema geplant wird, benötigt weniger nachträgliche Korrekturen. Das reduziert nicht nur die Wahrscheinlichkeit eines ddr5 boot loop server, sondern erleichtert auch spätere Erweiterungen.

Auch die Reihenfolge der Erweiterung ist relevant. Wird ein Server zunächst mit einer kleinen Grundbestückung geprüft und später auf die geplante Maximalkonfiguration erweitert, muss nach jedem Erweiterungsschritt erneut validiert werden. Ein System kann mit wenigen Modulen problemlos starten und bei vollständig belegten Kanälen dennoch ein anderes Trainingsverhalten zeigen. Das ist kein Widerspruch, sondern eine Folge der veränderten elektrischen und firmwareseitigen Rahmenbedingungen.

Bei der Planung von Ersatzteilen empfiehlt es sich, nicht nur die Kapazität zu betrachten. Ein Ersatz-DIMM sollte in Organisation, Rank, ECC-Ausführung und Plattformfreigabe zur bestehenden Umgebung passen. Die scheinbar einfachere Lösung, ein Modul mit gleicher Kapazität und höherer Geschwindigkeit einzusetzen, kann zusätzliche Trainings- oder Kompatibilitätsfragen aufwerfen. Im Enterprise-Betrieb ist die standardisierte Ersatzteilstrategie deshalb oft wertvoller als die theoretisch maximale Auswahl.

Bootzeit sinnvoll in die Inbetriebnahme einplanen

Die erste Inbetriebnahme nach einer Änderung sollte nicht mit einem gewöhnlichen Neustart gleichgesetzt werden. Das Training kann in diesem Moment länger dauern, und ein Abbruch kann dazu führen, dass die Plattform beim nächsten Start erneut kalibriert. Techniker sollten daher ein definiertes Zeitfenster einplanen, ohne vorschnell von einem Ausfall auszugehen. Gleichzeitig braucht es eine Abbruchregel: Wenn die Plattform wiederholt an derselben Stelle hängen bleibt oder eindeutige Fehlercodes meldet, ist weiteres Warten keine Diagnose.

Für die Serienausbringung sind drei Zeitwerte zu unterscheiden:

• der erste Boot nach der Bestückung,
• der Boot nach einem erfolgreichen Training,
• der Start nach einer Änderung, einem Firmware-Update oder einem vollständigen Stromverlust.

Nur diese getrennte Betrachtung zeigt, ob eine aktivierte MCR-Funktion tatsächlich hilft oder ob die Plattform bei relevanten Betriebszuständen ohnehin ein vollständiges Training ausführt. Wer ausschließlich den schnellsten Warmstart misst, kann die Inbetriebnahmezeit im Projektplan zu optimistisch einschätzen.

Handlungsempfehlung für den Einkauf

Wer Server mit DDR5-Speicher beschafft, sollte Memory-Training als Teil der Plattformvalidierung behandeln und nicht als nebensächliches BIOS-Detail. In die Anfrage gehören die exakte DIMM-Bestückung, die unterstützten Modulvarianten, das vorgesehene Steckplatzschema und der Firmwarestand. Ebenso sollte geklärt werden, ob Memory Context Restore vorhanden ist, unter welchen Bedingungen die Funktion arbeitet und wie sich die Plattform nach Änderungen an Speicher oder Firmware verhält.

Für die Abnahme reicht es nicht, dass ein Server irgendwann startet. Sinnvoller ist ein dokumentierter Referenz-Boot mit definierter Bestückung. Dabei werden mindestens ein Kaltstart, ein Neustart und ein Start nach einer relevanten Änderung betrachtet. Die Messwerte dienen nicht als universelle Vorgabe für jede Plattform, sondern als Vergleichsbasis innerhalb derselben Serverfamilie.

Firmwarepflege gehört ebenfalls in die Lifecycle-Planung. Neue BIOS- und BMC-Versionen können Trainings- und Kompatibilitätsprobleme lösen, verändern aber möglicherweise auch Einstellungen oder das Verhalten gespeicherter Trainingsdaten. Updates sollten deshalb zunächst auf einem Referenzsystem geprüft und anschließend kontrolliert ausgerollt werden. Besonders bei langen Betriebszyklen ist es sinnvoll, Firmwarestände und Bestückungsvarianten so zu dokumentieren, dass ein späterer Fehler nicht erst durch erneute Inventarisierung rekonstruiert werden muss.

Die Frage „server startet nicht ddr5 training“ führt in der Praxis selten direkt zu einer einzelnen Ursache. Eine belastbare Lösung entsteht aus der Kombination von freigegebener Hardware, korrekter Bestückung, passender Firmware und einer nachvollziehbaren Diagnose. MCR und Power Down Mode können dabei Optimierungsoptionen sein, müssen aber zur konkreten Plattform passen und nach der Aktivierung auf Stabilität geprüft werden. Ein BIOS-Update kann helfen, ist aber kein Ersatz für eine Kompatibilitätsprüfung.

DDR5-Memory-Training bleibt damit eine kalkulierbare Eigenschaft moderner Server und kein mysteriöser Sonderfall. Wer die Unterschiede zwischen SPD-EEPROM und PMIC kennt, die Bestückung nicht dem Zufall überlässt und Bootzeiten im Kontext der jeweiligen Plattform bewertet, kann Fehler deutlich schneller eingrenzen. Die eigentliche Effizienz entsteht nicht durch eine einzelne BIOS-Option, sondern durch einen sauberen Prozess – von der Bestellung über den Referenzaufbau bis zur dokumentierten Serienauslieferung.
