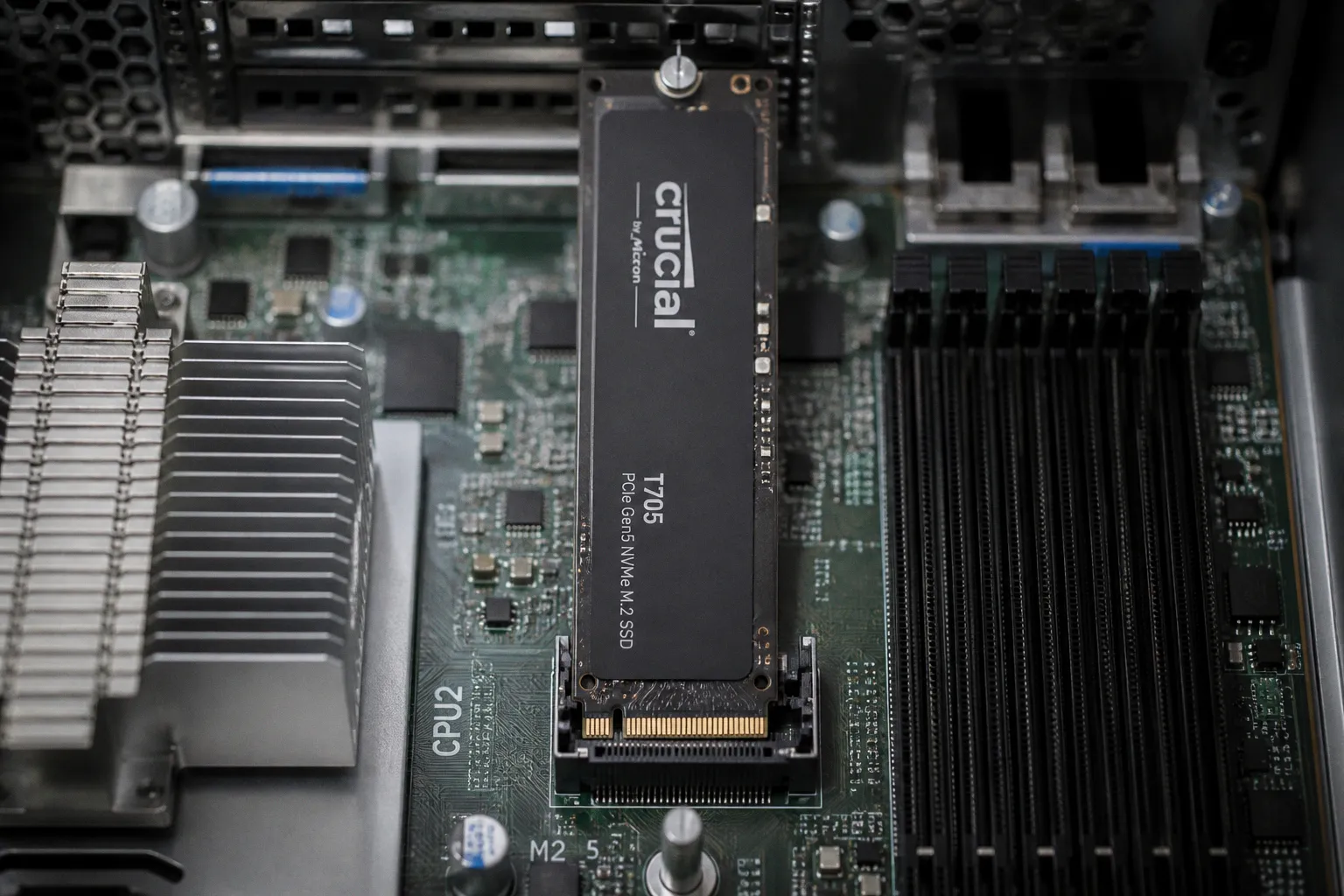

PCIe 5.0 SSD Kompatibilität: Herausforderungen bei Server-Upgrades

PCIe 5.0 SSD-Kompatibilität: Herausforderungen bei Server-Upgrades

Die schlechte: Im Server entscheidet nicht allein der Steckverbinder, ob das Laufwerk tatsächlich funktioniert, erkannt wird, bootfähig ist und unter Dauerlast die erwartete Leistung liefert.

Ein PCIe-5.0-Laufwerk handelt die Verbindung mit dem Host-System aus und fällt dabei auf die höchste Generation zurück, die Server, Prozessor, Chipsatz und Riser gemeinsam unterstützen. In einem PCIe-4.0-System arbeitet die SSD also mit PCIe 4.0, in einem PCIe-3.0-System mit PCIe 3.0. Mehr lässt sich aus einem älteren Server nicht herauskaufen – auch nicht mit einem teuren Adapter und einer noch teureren Produktbroschüre.

Bei der PCIe-5.0-SSD-Kompatibilität in älteren Servern geht es deshalb um fünf getrennte Fragen:

• Ist die elektrische Verbindung zwischen SSD und Host möglich?
• Werden die erforderlichen PCIe-Lanes tatsächlich bereitgestellt?
• Unterstützen CPU, Chipsatz und Riser die geplante Konfiguration?
• Erkennt die Firmware das NVMe-Laufwerk und kann davon gebootet werden?
• Vertragen Backplane, Stromversorgung und Kühlung das Laufwerk unter Dauerlast?

Erst wenn alle fünf Punkte beantwortet sind, ist ein Server-Hardware-Upgrade belastbar kalkuliert.

Physikalische Abwärtskompatibilität ist nur der erste Test

Die PCI-SIG beschreibt PCIe 5.0 als abwärtskompatibel zu PCIe 1.x, 2.x, 3.x und 4.x. Eine PCIe-5.0-Karte kann daher grundsätzlich in einem älteren Steckplatz betrieben werden. Die Verbindung wird beim Start ausgehandelt und verwendet die höchste Generation, die beide Seiten beherrschen.

Das klingt unkompliziert, ist in einem Arbeitsplatzrechner oft auch halbwegs unkompliziert. Im Server kommen jedoch mehrere zusätzliche Schichten hinzu. Ein Steckplatz kann mechanisch wie ein x16-Steckplatz aussehen und elektrisch trotzdem nur mit x8 oder x4 angebunden sein. Er kann seine Lanes über einen bestimmten Riser beziehen, an einen anderen Prozessor gekoppelt sein oder sich die Bandbreite mit Netzwerk- und Speichercontrollern teilen.

Hinzu kommt: Die Bezeichnung „PCIe 5.0 x4“ beschreibt die Schnittstelle der SSD, nicht automatisch den tatsächlich nutzbaren Datenpfad im Server. Die Solidigm D7-PS1010 verwendet beispielsweise PCIe 5.0 x4. In einem passenden PCIe-5.0-System stehen dafür vier Lanes der fünften Generation zur Verfügung. In einem PCIe-4.0-Server fällt die Verbindung auf PCIe 4.0 x4 zurück. In einem PCIe-3.0-System wird daraus PCIe 3.0 x4.

Die theoretische Rohbandbreite eines PCIe-5.0-x16-Links beträgt 128,0 GB/s je Richtung. Eine x4-Verbindung nutzt rechnerisch ein Viertel dieses Linkbudgets. Das ist eine technische Obergrenze für die Verbindung, keine Zusage für die sequenzielle Lesegeschwindigkeit der SSD. Protokoll-Overhead, Controller, NAND, Queue-Tiefe, Zugriffsmuster und thermische Drosselung bestimmen, was am Ende tatsächlich anliegt.

Abwärtskompatibilität beantwortet die Frage, ob eine Verbindung möglich ist. Sie beantwortet nicht, ob das Laufwerk im Server sinnvoll, bootfähig oder wirtschaftlich einsetzbar ist.

Für den Einkauf ist diese Unterscheidung entscheidend. Wer eine PCIe-5.0-SSD in einen PCIe-3.0-Server einsetzt, kauft keine PCIe-5.0-Leistung. Er kauft zunächst nur ein Laufwerk, das mit einer älteren Verbindung arbeiten kann. Das kann sinnvoll sein, etwa wenn die SSD später in eine neue Plattform migriert wird. Als kurzfristige Leistungsmaßnahme ist es jedoch häufig eine teure Fehlallokation.

CPU, Chipsatz und Riser bestimmen die nutzbare Bandbreite

Die PCIe-Generation eines Servers wird nicht allein durch das Mainboard und schon gar nicht durch die Beschriftung eines Steckplatzes festgelegt. Die entscheidende Rolle spielt die Plattformarchitektur: Prozessor, Chipsatz, Lane-Aufteilung, Riser-Karten und gegebenenfalls PCIe-Switches oder Retimer müssen zusammenpassen.

Bei Intel-Xeon-Scalable-Plattformen unterstützen die erste, zweite und dritte Generation PCIe 5.0 nicht. Die Unterstützung beginnt in der aufgeführten Produktfamilie ab der vierten Generation und setzt sich bei der fünften Generation sowie Xeon 6 fort. Ein Server mit einem älteren Xeon kann daher keinen PCIe-5.0-Link erzeugen, selbst wenn ein physisch passender Steckplatz vorhanden ist.

Das ist ein typischer Fall, in dem das Datenblatt zu wenig sagt. Der Steckplatz ist sichtbar. Die CPU-Anbindung ist es nicht. Bei Zwei-Prozessor-Systemen kann zusätzlich relevant sein, an welcher CPU der Steckplatz hängt. Eine SSD an einem sekundären Prozessor oder hinter einem zusätzlichen Switch kann andere Latenzen und eine andere Lane-Situation aufweisen als ein Laufwerk, das direkt am primären Prozessor angebunden ist.

Vor einer Bestellung sollte die Steckplatzarchitektur deshalb nicht aus Produktbildern rekonstruiert werden. Benötigt werden mindestens:

1. Servermodell und genaue Plattformrevision

Nicht nur die Modellfamilie, sondern die konkrete Board- und Firmware-Version. Bei identischen Gehäusen können unterschiedliche Mainboards, Riser und Backplanes zum Einsatz kommen.

2. Prozessormodell und CPU-Generation

Die CPU stellt je nach Plattform einen erheblichen Teil der PCIe-Lanes bereit. Eine ältere Xeon-Generation begrenzt die Linkgeschwindigkeit unabhängig von der SSD.

3. Riser-Typ und vorgesehener Steckplatz

Bei bestimmten Rack-Server-Boards müssen PCIe-Erweiterungskarten ausschließlich über die vorgesehenen Riser-Karten angeschlossen werden. Ein freier Steckplatz auf dem Board ist nicht automatisch ein freigegebener Einbauort.

4. Lane-Breite und Lane-Aufteilung

Ein Anschluss kann als x16 ausgeführt sein, aber nur x8 oder x4 elektrisch nutzen. Werden mehrere Karten bestückt, kann sich die Aufteilung ändern.

5. Belegung anderer Hochgeschwindigkeitsgeräte

100-GbE-Netzwerkkarten, GPU-Beschleuniger, RAID-Adapter und NVMe-Erweiterungen konkurrieren je nach Plattform um dieselben Ressourcen.

PCIe-Generationen im praktischen Vergleich

Die Tabelle zeigt auch, warum der Begriff „PCIe-5.0-SSD in PCIe-4.0-Slot“ zu kurz greift. Der Slot ist nur ein Abschnitt der Verbindung. Der gesamte Pfad von der SSD bis zum Prozessor muss die gewünschte Konfiguration tragen.

Was ein PCIe-5.0-NVMe-Laufwerk in älteren Servern tatsächlich leistet

Ein moderner Enterprise-Datenträger kann in einer älteren Plattform durchaus funktionieren. Die Frage ist, ob der Performancegewinn im konkreten Arbeitsprofil sichtbar wird. Bei sequenziellen Transfers ist die Schnittstellenbegrenzung schnell erreicht. Bei vielen kleinen, zufälligen Zugriffen können dagegen Controller, Latenz, Firmware, Queue-Verarbeitung und Speicherzellen wichtiger sein als die reine PCIe-Generation.

Die Solidigm D7-PS1010 ist als PCIe-5.0-x4-NVMe-Laufwerk in U.2- und E3.S-Formfaktoren erhältlich. Für die Produktfamilie werden Kapazitäten von 1,92 TB bis 15,36 TB genannt. Je nach Ausführung sind bis zu 5.235 MB/s beim sequenziellen Lesen, bis zu 3.791 MB/s beim sequenziellen Schreiben und bis zu 1,2 Millionen IOPS beim zufälligen 4K-Lesen angegeben. Die aktive Leistungsaufnahme kann 23 W erreichen.

Diese Leistungsdaten gehören zur SSD unter den dafür vorgesehenen Bedingungen. Sie sind keine Zusage für einen älteren Server. In einer PCIe-3.0-x4-Anbindung wird der Link zum Flaschenhals, lange bevor der Controller des Laufwerks seine maximale Leistungsfähigkeit ausschöpft. Ein PCIe-4.0-Server kann die SSD deutlich besser auslasten, muss aber ebenfalls die erforderliche Lane-Breite, Firmware und Kühlung bereitstellen.

Auch die Micron-9550-Serie zeigt, wie stark die Plattformfrage in die Beschaffung hineinspielt. Die Produktfamilie wird mit PCIe Gen5 und verschiedenen Bauformen angeboten, darunter U.2 mit 2,5 Zoll und 15 mm Bauhöhe sowie E1.S und E3.S. Aufgeführte Kapazitäten reichen von 3.200 GB bis 30.720 GB. Das sind attraktive Werte für neue Speicherknoten. Für ein fünf Jahre altes System mit begrenzter Backplane und ungünstiger Luftführung können sie aber schlicht die falsche Investition sein.

Die sinnvollere Rechnung lautet daher nicht: „Wie schnell ist diese SSD?“ Sie lautet:

• Welche Linkgeschwindigkeit erreicht der konkrete Server?
• Wie viele Lanes stehen dem Laufwerk zur Verfügung?
• Ist die Arbeitslast sequenziell oder zufällig?
• Wird die SSD als Bootlaufwerk, Cache, Datenvolume oder Bestandteil eines Verbunds eingesetzt?
• Wie viel der Mehrleistung bleibt nach fünf Jahren Betrieb und unter thermischer Dauerlast übrig?

Ein Laufwerk mit hoher IOPS-Angabe kann in einer Datenbankumgebung Vorteile bringen. Für ein Dateisystem mit überwiegend großen, linearen Backups ist dagegen häufig die verfügbare Netzwerkanbindung der begrenzende Faktor. Wenn der Server über 25 oder 40 GbE angebunden ist, sollte man die Speicherleistung nicht isoliert betrachten. Mehr lokale SSD-Leistung erzeugt dann nicht automatisch mehr Durchsatz im Gesamtsystem.

NVMe-Erkennung, Boot-Firmware und RAID sind getrennte Fragen

NVMe beschreibt die Kommunikation zwischen Host und nichtflüchtigem Speicher. PCIe ist dabei eine mögliche Transportverbindung. Diese Trennung ist praktisch relevant: Eine PCIe-Link-Kompatibilität garantiert nicht automatisch, dass ein Server das Laufwerk booten, überwachen, in einen RAID-Verbund aufnehmen oder per Hot-Plug verwalten kann.

Viele Kompatibilitätsfehler entstehen, weil diese Funktionen in der Beschaffung als ein einziger Punkt behandelt werden. „Der Server unterstützt NVMe“ kann in der Herstellerdokumentation lediglich bedeuten, dass ein bestimmter Controller oder eine bestimmte Backplane-Konfiguration NVMe-Laufwerke verwalten kann. Daraus folgt nicht zwingend, dass jedes beliebige PCIe-5.0-NVMe-Laufwerk erkannt wird.

Für bootfähige Konfigurationen ist die native NVMe-Unterstützung modell- und controllerabhängig. Bei bestimmten Intel-Serverplattformen wird sie beispielsweise im Zusammenhang mit Intel VROC, bestimmten RAID-Adaptern oder Modulen dokumentiert. Das ist keine pauschale Freigabe für alle Laufwerksmodelle und alle Firmwarestände.

Vor dem Einbau sind deshalb mindestens diese Funktionen einzeln zu prüfen:

• Erkennung im UEFI: Wird das Laufwerk im Systemmenü sichtbar?
• Bootfähigkeit: Kann die Firmware einen geeigneten NVMe-Bootpfad anlegen?
• Betriebssystemunterstützung: Erkennt das installierte System das Laufwerk mit dem vorgesehenen Treiber- und Firmwarestand?
• RAID-Integration: Kann der eingesetzte Controller das Laufwerk verwalten, oder wird ein Softwareverbund benötigt?
• Monitoring: Werden Temperatur, Verschleiß, Fehlerzähler und Medienstatus über das vorhandene Managementsystem ausgelesen?
• Hot-Plug: Sind Backplane, Träger, Firmware und Betriebssystem für den laufenden Austausch ausgelegt?
• Firmware-Update: Gibt es einen freigegebenen Weg, die SSD im Serverbetrieb zu aktualisieren?

Ein Server kann eine PCIe-5.0-SSD im Betriebssystem sehen und trotzdem nicht davon booten. Er kann das Laufwerk als Datenträger verwalten, aber keine Statuswerte an den BMC weiterreichen. Oder er kann das Laufwerk erkennen, während der RAID-Controller damit nichts anfangen kann. Wer diese Ebenen nicht trennt, kauft Kompatibilität auf dem Papier und Supportaufwand in der Praxis.

„Wird erkannt“ ist im Enterprise-Betrieb kein vollständiges Kompatibilitätsurteil. Es ist lediglich der Beginn des Tests.

Formfaktor und Backplane: U.2 ist nicht einfach U.2

Bei Enterprise-SSDs sind Formfaktor und Anschlussstandard mindestens so wichtig wie die PCIe-Generation. U.2, U.3, E1.S und E3.S dürfen nicht als frei austauschbare Varianten behandelt werden. Gehäuseabmessungen, Pinbelegung, Kabel, Träger, Backplane und elektrische Anbindung müssen zusammenpassen.

Eine 2,5-Zoll-NVMe-SSD kann mechanisch in einen vorhandenen Laufwerksschacht passen und trotzdem nicht mit der installierten Backplane funktionieren. Für bestimmte Intel-Serverplattformen sind spezielle Hot-Swap-Backplane-Kits erforderlich. PCIe-Karten-SSDs sind von dieser konkreten Backplane-Anforderung ausgenommen, weil sie einen anderen Integrationsweg verwenden.

Das ist ein klassisches Beschaffungsproblem: Die mechanische Passform wird geprüft, die Systemintegration wird unterstellt. Im Ergebnis steckt das Laufwerk im Träger, aber die Backplane führt keine passenden Signale. Oder sie unterstützt nur SAS und SATA, während das neue Laufwerk NVMe erwartet. Ein Adapter kann in solchen Fällen die Bauform verändern, aber nicht automatisch die fehlende elektrische Infrastruktur ersetzen.

Typische Einbauvarianten

Ein PCIe-5.0-Adapter für Enterprise-Server kann sinnvoll sein, wenn er vom Serverhersteller für die konkrete Plattform freigegeben ist. Der Begriff „Adapter“ allein ist allerdings kein Qualitätsmerkmal. Ein passiver Adapter verändert meist nur die mechanische oder elektrische Verbindung. Er erzeugt weder PCIe-5.0-Unterstützung in einer PCIe-3.0-CPU noch ersetzt er eine NVMe-fähige Backplane.

Bei einem Rack-Server sollte außerdem geprüft werden, ob die Karte durch die vorhandene Luftführung ausreichend gekühlt wird. Eine offene Testbank und ein dicht bestücktes 1-HE-Gehäuse sind thermisch zwei verschiedene Welten.

Thermik und Stromversorgung begrenzen die Dauerleistung

PCIe-5.0-SSDs sind nicht nur schnellere Datenträger. Sie sind auch anspruchsvollere Verbraucher. Die aktive Leistungsaufnahme der Solidigm D7-PS1010 wird mit bis zu 23 W angegeben. In einem einzelnen Laufwerksschacht ist das zunächst kein dramatischer Wert. In einem dicht bestückten Server mit mehreren Laufwerken, hoher Umgebungstemperatur und reduzierter Lüfterreserve wird daraus ein relevantes Systemthema.

Die Spitzenleistung ist dabei nicht das einzige Kriterium. Entscheidend ist, wie lange das Laufwerk diese Leistung abgeben kann, ohne die Temperaturgrenze zu erreichen und die Geschwindigkeit zu reduzieren. Eine SSD, die im Kurztest beeindruckt, kann unter einer mehrstündigen Sicherung oder einer dauerhaften Datenbanklast deutlich langsamer werden.

Für die thermische Prüfung zählen:

• Luftstromrichtung und tatsächliche Lüfterkonfiguration im Gehäuse,
• Position der SSD im Laufwerksträger,
• Abstand zwischen benachbarten Laufwerken,
• Temperatur der Ansaugluft,
• Leistungsprofil der SSD unter der geplanten Arbeitslast,
• Verhalten bei thermischer Drosselung,
• Mess- und Überwachungsmöglichkeiten über Betriebssystem oder BMC.

Bei PCIe-Karten kommen weitere Punkte hinzu. Die Karte kann eine zusätzliche Stromversorgung benötigen. Der Riser muss die mechanische Last und die elektrische Versorgung unterstützen. Die Luftführung über der Karte darf nicht durch Kabel, Abdeckungen oder andere Erweiterungskarten blockiert werden.

Ein Server, der im Labor mit offenem Deckel stabil läuft, ist nicht automatisch für den Betrieb im geschlossenen Rack geeignet. Für das Lifecycle-Management ist deshalb der Dauerbetrieb wichtiger als der maximale Einzelwert aus einem kurzen Benchmark.

Die häufigsten Fehler bei der Kompatibilitätsprüfung

Die meisten Probleme sind vermeidbar. Sie entstehen nicht durch exotische Defekte, sondern durch falsche Annahmen im Bestellprozess.

1. Der freie Steckplatz wird mit einem geeigneten Steckplatz verwechselt

Ein mechanisch passender x16-Steckplatz kann elektrisch anders angebunden sein, Lanes teilen oder nur über eine bestimmte Riser-Karte funktionieren. Vor der Bestellung müssen Board-Handbuch und Riser-Konfiguration zusammen betrachtet werden.

2. Die SSD-Schnittstelle wird mit der Servergeschwindigkeit gleichgesetzt

Eine PCIe-5.0-x4-SSD bleibt eine PCIe-5.0-x4-SSD. Im älteren Server läuft sie jedoch mit der niedrigeren Generation. Die Angabe auf dem SSD-Etikett hebt die Grenzen von CPU, Chipsatz und Riser nicht auf.

3. NVMe wird mit Bootfähigkeit gleichgesetzt

Dass das Betriebssystem das Laufwerk erkennt, reicht für ein Bootlaufwerk nicht aus. UEFI-Unterstützung, Controller, RAID-Modus und Firmwarestand müssen für genau diese Plattform dokumentiert oder im Test verifiziert sein.

4. U.2, U.3, E1.S und E3.S werden als austauschbar behandelt

Diese Formate unterscheiden sich bei Mechanik, Anschluss und Backplane-Anforderungen. Ein Laufwerk mit passender Bauhöhe ist noch kein passendes Laufwerk.

5. Benchmarkwerte werden ohne Arbeitslastanalyse bestellt

Sequenzielles Lesen, zufällige 4K-IOPS und gemischte Dauerlasten belasten das System unterschiedlich. Wer nur den höchsten Herstellerwert vergleicht, beschafft möglicherweise Leistung, die im tatsächlichen Betrieb nicht abgerufen werden kann.

6. Firmware und Management werden nachträglich behandelt

Ein nicht unterstütztes Laufwerk kann zwar Daten speichern, aber im Fehlerfall fehlen Diagnosewerte, Firmwarepfade oder Hersteller-Support. Im Rechenzentrum ist das kein Nebenthema. Es verlängert die Entstörung und verschlechtert die Betriebskosten.

So sollte der Einkauf ein Server-Hardware-Upgrade aufsetzen

Eine belastbare Prüfung beginnt mit der Bestandsaufnahme, nicht mit der Auswahl der SSD. Für jedes betroffene System sollte ein kleines Kompatibilitätsprofil erstellt werden:

• Servermodell, Board-Revision und BIOS- beziehungsweise UEFI-Version,
• Prozessoren und deren PCIe-Generation,
• vorhandene Riser-Karten,
• elektrische Lane-Breite des vorgesehenen Anschlusses,
• verwendete Backplane und Laufwerksträger,
• unterstützte Laufwerkstypen und Formfaktoren,
• Boot- und RAID-Anforderungen,
• erlaubte Leistungsaufnahme pro Laufwerksschacht,
• vorhandene Kühlungs- und Überwachungsreserven,
• Freigaben des Server- und SSD-Herstellers.

Danach folgt ein gestufter Test. Zuerst wird ein einzelnes Laufwerk in der vorgesehenen Konfiguration eingebaut. Anschließend werden Erkennung, Linkgeschwindigkeit, Lane-Breite, Temperatur und Fehlerprotokolle geprüft. Danach wird die geplante Arbeitslast über längere Zeit ausgeführt. Erst wenn dieser Test stabil ist, lohnt die Beschaffung mehrerer Laufwerke.

Für die wirtschaftliche Bewertung sollte der Einkauf drei Szenarien gegenüberstellen:

Die TCO-Rechnung muss nicht nur den Preis pro Terabyte enthalten. Relevant sind auch Einbaukits, Riser, Backplanes, Controller, Wartungsfenster, Ersatzteilhaltung, Firmwarepflege und mögliche Supporteinschränkungen. Eine vermeintlich günstige SSD kann im Betrieb teuer werden, wenn sie nicht in die Standardisierung des Rechenzentrums passt.

Besonders nüchtern sollte man bei gemischten Laufwerksflotten rechnen. Unterschiedliche SSD-Controller, Kapazitäten und Firmwarestände erschweren Predictive Maintenance und Ersatzteilhaltung. Wenn die Plattform bereits mit einem validierten PCIe-4.0-Laufwerk stabil arbeitet, kann ein Wechsel auf ein PCIe-5.0-Modell ohne messbaren Nutzen lediglich die Variantenvielfalt erhöhen.

Fazit: Erst die Plattform validieren, dann die SSD bestellen

PCIe-5.0-SSDs sind abwärtskompatibel. Das ist technisch klar. Für ein Server-Upgrade reicht diese Aussage trotzdem nicht aus.

Die tatsächliche Kompatibilität hängt von CPU und Chipsatz, Lane-Aufteilung, Riser, Backplane, Formfaktor, Boot-Firmware, NVMe- und RAID-Unterstützung sowie den thermischen und elektrischen Reserven ab. Eine PCIe-5.0-SSD erreicht in einem älteren Server nicht automatisch PCIe-5.0-Geschwindigkeit. Sie kann erkannt werden, ohne bootfähig zu sein. Sie kann mechanisch passen, ohne mit der Backplane zu funktionieren. Und sie kann im Kurztest schnell wirken, während sie unter Dauerlast thermisch einbricht.

Die konkrete Handlungsempfehlung für den Einkauf lautet deshalb: Nicht nach der SSD-Schnittstelle bestellen, sondern nach der validierten Serverkonfiguration. Modellnummer, Prozessor, Riser, Backplane und Firmwarestand müssen vor der Bestellung feststehen. Anschließend wird ein einzelnes Laufwerk unter realer Last getestet. Erst dann fällt die Entscheidung zwischen PCIe-5.0-SSD, günstigerer PCIe-4.0-Alternative oder vollständigem Plattform-Upgrade.

Das ist weniger spektakulär als ein Herstellerdiagramm mit Millionen IOPS. Dafür ist es die Rechnung, die im Betrieb zählt.
